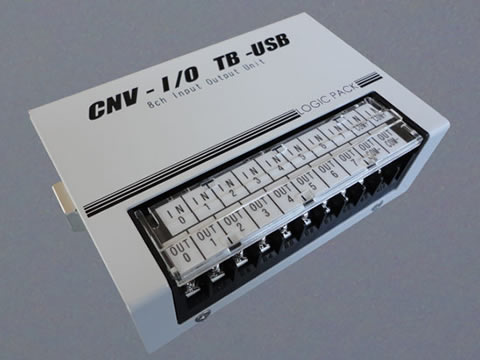

CNV-I/O TB-USB USB-パラレルI/O 変換器(端子台)  量産中

製品詳細
型番 CNV-I/O TB-USB
商品名 USB-パラレルI/O 変換器(端子台)
品目 USB接続型デジタル入出力変換器 8/8bit 端子台タイプ DINレール取付可
付属品

●梱包内容
 CNV-I/O TB-USB本体 1台
 USBケーブル(A-B) 1本
 組抵抗8素子330Ω 1個
 組抵抗8素子1kΩ 1個
 組抵抗8素子2.2kΩ 1個
 DINレール取付金具 1個
 金具取付ネジ(大) 4個
 取付金具 1個
 金具取付ネジ(小) 4個
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(CNVForWin)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 42,350円(税込)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
PLCやリレーなどの装置をパソコンで簡単に制御できます。
入出力ポートは入力8ビット、出力8ビットあり、入出力ともにフォトカプラで絶縁されています。

RS-232C通信でコマンドを使用して簡単に制御可能です。

配線しやすい端子台出力タイプで、取付用に便利な、DINレール取付金具、φ5穴取付用アタッチメント付属です。

別売のCNV-05を組み合わせることで、コンピュータとの絶縁が可能です。詳しくは、取扱説明書を参照ください。

一般仕様

使用温度範囲 0~50℃(但し、結露なきこと)
使用湿度範囲 20~80%(但し、結露なきこと)
保存温度範囲 -10~60℃
電源 USBバスパワー(DC5V)
最大消費電力 1.0VA
待機時消費電力 0.5VA
外形寸法(mm) 105(W)×70(D)×35(H)mm(突起部を除く)
重量 約300g(ACアダプター含まず)

通信仕様

使用信号ライン TxD、RxD、RTS、CTS
通信速度 9600bps/19200bps/38400bps/115200bps
スタートビット 1bit
データ長 8bit
ストップビット 1bit
フロー制御 RTS、CTS制御
通信コネクタ USB2.0準拠 タイプBコネクタ(仮想USB-COMポート RS232C準拠)

入出力仕様

入力形式 フォトカプラ絶縁入力
入力点数 8点(1コモン)
入力抵抗 330Ω/1kΩ/2.2kΩ(組抵抗により設定)
入力電圧 DC5~24V(使用する組抵抗による)
入力電流 50mA(MAX)
入力応答時間 55ms(MAX)
入力信号形式 無電圧接点、オープンコレクタトランジスタ
出力形式 フォトカプラ絶縁オープンコレクタ出力
出力点数 8点(1コモン)
出力耐圧 DC80V(MAX)
出力電流 50mA/1点(MAX)
出力応答時間 55ms(MAX)
絶縁耐圧 3750Vrms(入出力の各端子-通信ライン)
入出力コネクタ ネジ式端子台 2段 7.62mmピッチ M3ネジ 20極

類似製品

コネクタ出力タイプ → CNV-I/O-USB
RS-232C通信 → CNV-I/O TB
