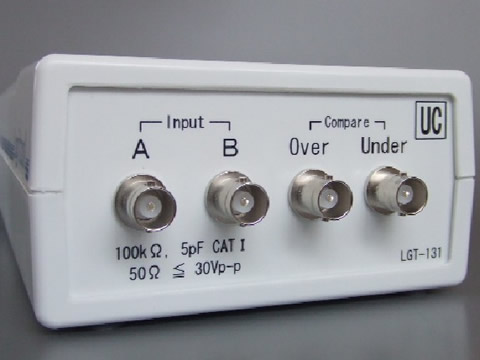

LGT-131　ロジツール ユニバーサルカウンタ

製品詳細 製品仕様 ダウンロード

製品詳細 製品仕様 ダウンロード

製品概要

＜ロジツール特長＞
・PC接続して使用するので、測定データを簡単に取得、表示、保存する事ができます。
・コンパクトな設計なので場所をとらず、PCの近くで手軽に使用できます。

＜製品特長＞
・最大 32bit（4,294,901,764）カウントまで測定可能。
・カウント測定の他にエンコーダ、UP/DOWN、周波数、タイムベース測定が可能。
・デジタルコンパレータ機能で上下限判定が可能。（周波数、タイムベース測定を除く）

測定仕様

分解能	32bit
基準周波数精度	±10ppm (TA=0～50℃、25℃基準）
入力インピーダンス	100kΩ 5pF(f=1MHz)
インターバル	MAX 10回／秒

一般仕様

入出力端子	ＢＮＣコネクタ　オス　50Ω
電源電圧	ACアダプタ（型番:P-200） INPUT：AC100V　50/60Hz OUTPUT：DC12V　500mA以下（Center：-） （バッテリーの場合　1.5V単三形乾電池4本）
消費電力	13VA以下
仕様温度範囲	0～50℃(結露なきこと)
外形寸法	120W × 170D × 60H（突起部を除く）
重量	約 450ｇ(ACアダプター、バッテリー含まず)

測定モード仕様

モード	入力CH		結合		出力 ﾃﾞｼﾞﾀﾙｺﾝﾊﾟﾚｰﾀ
	A	B	AC	DC
カウンタ	Count	-	○	○	○
エンコーダカウンタ	A相	B相	×	○	○
UP/DOWNカウンタ	Count	UP/nDOWN	×	○	○
周波数カウンタ	Freq	-	○	○	×
単相タイムベースカウンタ	Pulse	-	×	○	×
２相タイムベースカウンタ	A相	B相	×	○	×

１．カウンタ

単位	カウント
カウント方式	立ち上がりエッジ 立ち下がりエッジ 両エッジ

２．エンコーダカウンタ

単位	カウント
カウント方式	２逓倍 ４逓倍
適合エンコーダ	インクリメント型　DC5V～24V

３．UP/DOWNカウンタ

単位	カウント
カウント方式	Bch HI:アップカウント、Low：ダウンカウント

４．周波数カウンタ

単位	cHz　(Hz×10-2)
入力周波数範囲	AC結合：　50Hz～10MHz DC結合：　DC～10MHz
ゲート時間	AUTO 100msec 1sec

５．単相タイムベースカウンタ

ベースクロック	25nsec(40MHz) 1.6usec(625kHz) AUTO
性能	ベース 25nsec　ベース 1.6usec　ベース 最小分解能 1nsec 100nsec　ベース 測定可能範囲 100nsec～100sec 1.6sec～6400sec
カウント時間	HIGHパルス幅 LOWパルス幅

６．２相タイムベースカウンタ

ベースクロック	25nsec(40MHz) 1.6usec(625kHz) AUTO
性能	ベース 25nsec　ベース 1.6usec　ベース 最小分解能 1nsec 100nsec　ベース 測定可能範囲 100nsec～100sec 1.6sec～6400sec
カウント時間	A-B 遅延時間 B-A 遅延時間

デジタルコンパレータ出力

応答速度	100uSec未満
出力	上下限の設定範囲と測定値を比較し「COMPARE」出力を変化します。 出力端子 OVER UNDER 上限 ショート オープン 範囲内 オープン オープン 下限 オープン ショート
カウント時間	A-B 遅延時間 B-A 遅延時間
