VS-900 ロジトーク センサ100  生産終了品在庫限りの販売

製品詳細
型番 VS-900
商品名 ロジトーク センサ100
品目 【ロジトーク組込ベース製品】 センサ、スピーカー内蔵音再生ユニット
付属品

取扱説明書
接続ハーネス
ACアダプタ

価格 26,620円(税込)

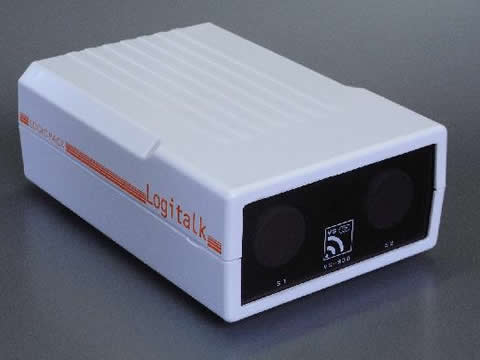

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・収録音を、センサや接点などで簡単に再生できる多目的ユニットです。(音カスタマイズ対応)
・音声再生ボードVS-100を搭載。
・ACアダプター付き、スピーカー内臓の樹脂ケース装置なので届いたその日から使えます。
さまざまな場面に使える4つのモード

A.インフォメーションセンサ機能(対移動物の検出による、案内、チャイム、アラームなど)
B.進入センサ機能(エリア内への進入、通過検出による、案内、チャイム、誘導、警告など)
C.レベル再生機能(スイッチのONしている間のみ、再生)
D.ワンショット(外部入力)再生機能(ワンショット(外部信号)による、再生)

収録内容のカスタマイズ

A.インフォメーションセンサ機能
 (1)S1→S2センサ認識時の再生データ
 (2)S2→S1センサ認識時の再生データ
B.進入センサ機能
 (3)センサ認識時の再生データ
C.レベル再生機能
 (4)スイッチON時の再生データ
D.ワンショット(外部入力)再生機能
 (5)外部接点入力時の再生データ

※再生データのカスタマイズ変更には、イニシャル費(収録・編集)が別途かかります。

収録・設定

・高音質PMC方式と、メモリ節約が可能なADPCM方式を利用可能。
・ご用途に合わせてエッジ/レベルトリガー、ワンショット/リピート、
 ノントリガー/リトリガーと多彩な設定が可能。※

<音組込製品概要>
●組込製品とは?

外部信号で容易に操作・再生できる音ICを搭載できる組込製品群です。 ・本シリーズの利用により、手軽にお客様のシステムに音を組込できます。
・高音質PCM方式とメモリ節約型のADPCM方式を採用し、お客さまに合わせて音質、再生時間の重点を選べます。
・制御方法は、ダイレクト8ch/コード254chを選択できます。


●他社製品と比較して、お客様にこんな思いはありませんか?
「音を取り入れたいのに、マスクROMでは数量やイニシャル費用が高すぎて手がでない、小ロット低価格で実現したい!」

→VS組込シリーズなら【数量1個から対応】【イニシャル費 \52,500~(税込/最小価格)】

「自分の製品には、他社とは違うブザーや警報音を流したい」

→VS組込シリーズなら【お好みの音を収録】できるため、他社製品との差別化、識別ができます!

「音は再生したいけど、音源やアナウンスをどうやって準備したらいいのか分からない」

→VS組込シリーズなら追加料金で、音声・音楽・効果音など【音作りからサポートします】

「スピーカー、電源、制御回路、筐体も一緒に作ったり、用意して欲しいんだけど?」

→VS組込シリーズなら追加料金で、お客様の音再生の【専用ユニットを製作いたします】(受注製品対応となります。)

類似製品

DC12V/24V 高出力ボードタイプ
    → VS-200
DC3V/5V コンパクトボードタイプ
    → VS-100

一般仕様

電源 ACアダプタ(AC100V 50/60Hz) 又は、バッテリ駆動(単3電池×4本)
消費電力 3W/DC12V
定格最大出力 8Ωスピーカー(内臓) 1W
焦電型赤外線センサ 検出距離:1m30cm
入力接点 ドライ接点(無電圧)
外形寸法(mm) 120W × 170D × 60H(突起部を除く)

機能

標準音IC

標準品を選択の場合、下記の音が収録されています。

番号 再生条件 再生内容
(1) インフォメーションセンサ機能
S1→S2センサ認識時
[音声]いらっしゃいませ
(2) インフォメーションセンサ機能
S2→S1センサ認識時
[音声]ありがとうございました
(3) 進入センサ機能
センサ認識時
[音声]ごゆっくり、ご観覧ください
(4) レベル再生機能
スイッチON時
[効果音]ぴんぽーん(5秒リピート)
(5) ワンショット(外部入力)再生機能
外部接点入力時
[効果音]ピンポン[音声]準備完了です

上記仕様以外の受注生産・特注依頼のご相談お待ちしております。




搭載IC仕様
電源電圧 DC2.2~3.6V
消費電流 1mA以下
ICパッケージ DIP24Pin/SOP28Pin
対応チャンネル数 MAX254ch
制御方式 ADPCM、PCM(混在可)
対応サンプリング 8k/11k/16k/22k(混在不可)
収録時間表 ○サンプリング周波数別収録可能時間
・ADPCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 255 63
11k 185 46
16k 127 31
22k 92 23

・PCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 127 31
11k 92 23
16k 63 15
22k 46 11

新規ご発注のお客様へ

本製品は、音ICの特注カスタマイズが可能です。 音ICの変更には、マスターICの製作が必要です。
マスターICの製作は、こちら

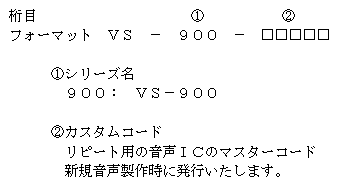

型番指定方法

標準品の場合は、カスタムコード省略可

アプリケーション 事例集

 音から始まる新しいビジネス

人間の五感(見る、聞く、嗅ぐ、味わう、触る)のうちの1つ、「聞く」を機器に取り入れることで、新しいビジネスを生み出します。

  • 展示ディスプレイ + 音 = 注目される展示へ
  • 制御機器 + 音 = 作業者へ即時通達
  • 検査装置 + 音 = 検査の効率アップ
  • 単音ブザー + オリジナル音 = 製品の差別化

  用途・使用例


▼商品への組込
・家電製品(冷蔵庫、洗濯機、エアコン、キッチン用品など)
・生活雑貨(玩具、置物、インテリア製品など)
・住宅設備(給湯器、インターフォン、介護福祉機器など)
・美術作品(記念碑、記念品、芸術作品、番組制作など)



▼システム(設備)への組込
・警備設備(警報システム、設定管理ガイドなど)
・機械設備(農機具、工作機械、プラント、自動搬送機)
・施設設備(駐車場、発券機、回収機、自販機、案内板、掲示板)
・交通設備(昇降機、ゴンドラ、アトラクション、ホームドアなど)



▼用途
・音声ガイド/作業指示/ナビゲーション
・注意/警告/サイレン
・報告/通知
・外国語(指導/学習/説明)
・効果音/チャイム/音楽
・プレゼンテーション
・集客(展示会/集会)
・差別化/類似音回避
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
