VS-□M　ロジトーク組込製品搭載用　音IC

製品詳細 製品仕様 ダウンロード

製品詳細 製品仕様 ダウンロード

製品概要

＜音組込製品概要＞
●組込製品とは？

外部信号で容易に操作・再生できる音ＩＣを搭載できる組込製品群です。 ・本シリーズの利用により、手軽にお客様のシステムに音を組込できます。
・高音質PCM方式とメモリ節約型のADPCM方式を採用し、お客さまに合わせて音質、再生時間の重点を選べます。
・制御方法は、ダイレクト8ch/コード254chを選択できます。

●他社製品と比較して、お客様にこんな思いはありませんか？
「音を取り入れたいのに、マスクROMでは数量やイニシャル費用が高すぎて手がでない、小ロット低価格で実現したい！」

→VS組込シリーズなら【数量１個から対応】【イニシャル費 52,500円～（税込／最小価格）】

「自分の製品には、他社とは違うブザーや警報音を流したい」

→VS組込シリーズなら【お好みの音を収録】できるため、他社製品との差別化、識別ができます！

「組込ボードは、製品単価が高いイメージがある」

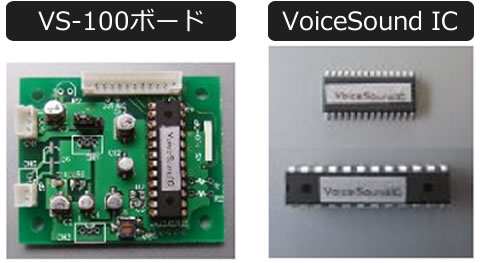

→VS組込シリーズなら【VS-100 3V 2Mボードで製品費 8,470円～（税込／最小価格）】

「音は再生したいけど、音源やアナウンスをどうやって準備したらいいのか分からない」

→VS組込シリーズなら追加料金で、音声・音楽・効果音など【音作りからサポートします】

「スピーカー、電源、制御回路、筐体も一緒に作ったり、用意して欲しいんだけど？」

→VS組込シリーズなら追加料金で、お客様の音再生の【専用ユニットを製作いたします】（受注製品対応となります。）

＜カスタマイズシステム＞

音ＩＣをお客様に合わせて製作し、下記のベース製品に組込納入するカスタマイズシステムです。

・必要再生総時間に応じて8Mタイプと2Mタイプを選択できます。
・MAX255secの再生内容を収録可能（8MタイプADPCM方式時）
・チャンネル選択にはダイレクト8ch選択と2進コード254ch選択が可能。
・ご用途に合わせてエッジ/レベルトリガー、ワンショット/リピート、
　ノントリガー/リトリガーと多彩な設定が可能。
※IC単体での販売は現在行っておりません。
　音声再生にはロジトーク(ベース製品)をご使用ください。
※収録する音データは、著作権等にご注意ください。（追加料金で音作りからサポートします）

IC仕様

電源電圧	DC2.2～3.6V
消費電流	1mA以下

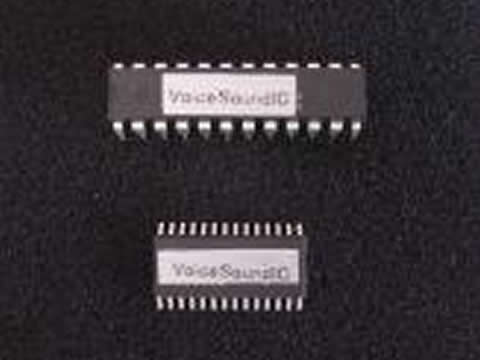

ICパッケージ	DIP24Pin／SOP28Pin
対応チャンネル数	MAX254ch
制御方式	ADPCM、PCM（混在可）
対応サンプリング	8k/11k/16k/22k（混在不可）
収録時間表	○サンプリング周波数別収録可能時間 ・ADPCM方式　[sec] サンプリング周波数 メモリ8M メモリ2M 8k 255 63 11k 185 46 16k 127 31 22k 92 23 ・PCM方式　[sec] サンプリング周波数 メモリ8M メモリ2M 8k 127 31 11k 92 23 16k 63 15 22k 46 11

製作の流れ

納入までの製作流れ　【PDF】

アプリケーション　事例集

　音から始まる新しいビジネス

人間の五感（見る、聞く、嗅ぐ、味わう、触る）のうちの１つ、「聞く」を機器に取り入れることで、新しいビジネスを生み出します。

• 展示ディスプレイ　＋　音　＝　注目される展示へ
• 制御機器　＋　音　＝　作業者へ即時通達
• 検査装置　＋　音　＝　検査の効率アップ
• 単音ブザー　＋　オリジナル音　＝　製品の差別化

---

　　用途・使用例

---

▼商品への組込 ・家電製品（冷蔵庫、洗濯機、エアコン、キッチン用品など） ・生活雑貨（玩具、置物、インテリア製品など） ・住宅設備（給湯器、インターフォン、介護福祉機器など） ・美術作品（記念碑、記念品、芸術作品、番組制作など）   ▼システム（設備）への組込 ・警備設備（警報システム、設定管理ガイドなど） ・機械設備（農機具、工作機械、プラント、自動搬送機） ・施設設備（駐車場、発券機、回収機、自販機、案内板、掲示板） ・交通設備（昇降機、ゴンドラ、アトラクション、ホームドアなど）   ▼用途 ・音声ガイド／作業指示／ナビゲーション ・注意／警告／サイレン ・報告／通知 ・外国語（指導／学習／説明） ・効果音／チャイム／音楽 ・プレゼンテーション ・集客（展示会／集会） ・差別化／類似音回避
