CNV-03 RS232C-RS422/485 変換器
| 製品詳細 | |
|---|---|
| 型番 | CNV-03 |
| 商品名 | RS232C-RS422/485 変換器 |
| 品目 | RS-232C⇔RS-422/RS-485 通信コンバータ |
| 付属品 | ●梱包内容 |
| 価格 | 33,440円（税込） |

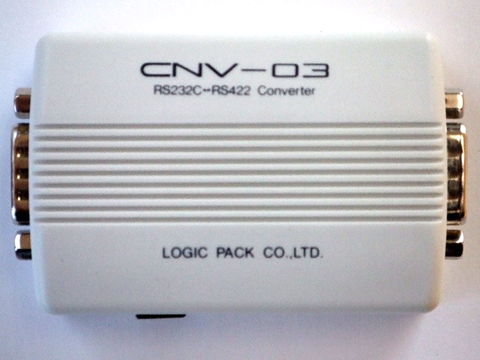

画像をクリックすると拡大表示します。
製品概要
＜製品特長＞
CNV-03は±15kVのESD保護がなされたRS-232C⇔RS-422/485変換ユニットです。
最大1.2kmの通信距離で115.2kpbsまでの高速通信が可能です。
回路内のRxD，CTSライン上に終端抵抗100Ωが内臓されており、
本体裏のスイッチを切り替えることにより利用することができます。
一般仕様
| 最大通信ボーレート | 115.2kbps |
| ESD保護 | ±15kV |
| 終端抵抗 | RxD、CTSラインに100Ω。TXDラインに後付け可能。 スイッチで切り替え可能 |
| 伝送可能信号ライン | TxD、RxD、RTS、CTS |
| RS-485通信 | DTR信号でTxDラインの制御が可能。 バス上に最大32台まで接続可能。 |
| RS-485インターフェース | D-Sub9ピンオス |
| RS-232Cインターフェース | D-Sub9ピンオス （DCE 全二重） |
| 電源電圧 | AC100V |
| 最大消費電力 | 1.4W |
| 外形寸法(mm) | 74(W)×51(D)×26(H) （突起部を除く） |
