LGT-102-RF ロジツール 直流電流計 無線通信  量産中

製品詳細
型番 LGT-102-RF
商品名 ロジツール 直流電流計 無線通信
品目 USB接続型無線式直流電流測定器
付属品

●梱包内容
 LGT-102-RF本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 測定用プローブ (赤、黒 各1本) 1組
 無線通信ユニット(USB)(LGT-801-USB) 1台
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 96,580円(税込)

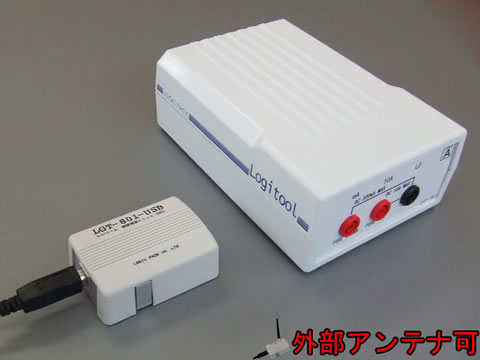

画像をクリックすると拡大表示します。

製品概要

<ロジツール無線通信シリーズ特長>

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



<用途>

・FAライン機器 ・建設機械
・車両 ・無人搬送車
・産業用ロボット ・プレス機械


<製品特長>
・最大DC±10Aまで測定可能(DC±200mAレンジ用端子あり)
・検出抵抗はレンジ毎に100Ω~2.5mΩ以下。
・最小レンジの分解能は0.1uAで高精度測定が可能。

測定仕様

測定範囲 DC±200mA/DC±10A
最小分解能 0.1uA/1mA
入力抵抗 100Ω以下~2.5mΩ以下
測定精度 ±1digits(TA=25℃)
インターバル MAX 10回/秒
最大表示桁数 5桁
測定チャンネル 1CH
測定レンジ 4CH(1~3CH:mA:AUTOレンジ、4CH:10A:固定レンジ)

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 350g(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0~50℃(結露なきこと)
外形寸法 74W × 51D × 26H(突起部を除く)
重量 約 90g
通信コネクタ USB-2.0準拠 タイプBコネクタ
(仮想USB-COMポート RS-232C準拠)

無線部 仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 50m(直線距離、遮蔽物なし)
アンテナ 内臓チップアンテナ




外部アンテナ仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 300m(直線距離、遮蔽物なし)
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

レンジ仕様

レンジ ±1mA ±10mA ±200mA ±10A
レンジ番号 1 2 3 4
測定範囲 0mA ~ ±1mA ±1mA ~ ±10mA ±10mA ~ ±200mA ±0A ~ ±10A
入力抵抗 100Ω 10Ω 200mΩ 2.5mΩ
最大表示桁数 5桁 5桁 5桁 5桁
最大表示 ±1.0000mA ±10.000mA ±200.00mA ±10.000A
最小分解能 0.1uV 1uV 10uV 1mA
UPレベル ±1mA ±10mA (±201mA) (±10.1A)
DOWNレベル ----- ±0.9mA ±9mA -----

オプションとアクセサリ

LGT-102-RFEXT ロジツール 直流電流計 無線通信(外部アンテナ)
型番 LGT-102-RFEXT
商品名 ロジツール 直流電流計 無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 108,680円(税込)
