LGT-107 ロジツール LCメーター  量産中

製品詳細
型番 LGT-107
商品名 ロジツール LCメーター
品目 USB接続型LCメーター
付属品

●梱包内容
 LGT-107本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 BNC-ワニ口プローブ 1m 1本
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 60,280円(税込)

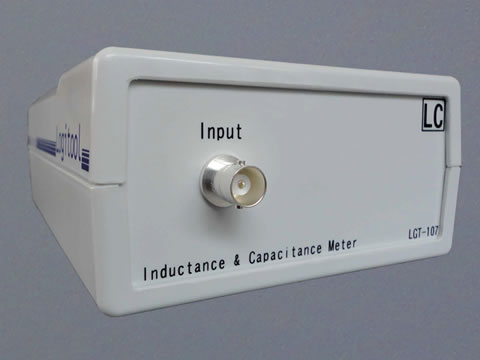

画像をクリックすると拡大表示します。

製品概要

<ロジツール特長>
・PC接続して使用するので、測定データを簡単に取得、表示、保存する事ができます。
・コンパクトな設計なので場所をとらず、PCの近くで手軽に使用できます。

<製品特長>
本製品は、インダクタンスとキャパシタンスを測定可能なLCメーターです。
無線通信で離れた場所にある本体から測定データを簡単に取得、表示、保存する事ができます。

測定仕様

(インダクタンス)
測定範囲 10uH~1H
最小分解能 0.1uH
測定精度 10uH~600mH:±(8.0%rdg+5dgt) Ta=25℃
600mH~1H:±(20.0%rdg+5dgt) Ta=25℃
インターバル MAX2回/秒 ※1
最大表示桁数 8桁
最大表示 1.0000000H
測定チャンネル 1ch

※ 1 複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。




(キャパシタンス)
測定範囲 300pF~5uF
最小分解能 1pF
測定精度 ±(5.0%rdg+3dgt) Ta=25℃
インターバル MAX2回/秒 ※1
最大表示桁数 7桁
最大表示 5.000000uF
測定チャンネル 1ch

※ 1 複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。

一般仕様

入力端子 Input BNCコネクタ オス 50Ω
電源電圧 電源(ACアダプター)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 350g(ACアダプター、バッテリー含まず)
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
