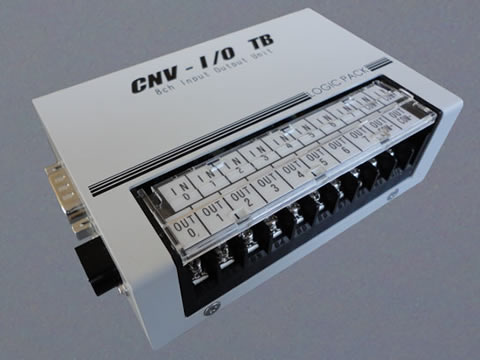

CNV-I/O TB RS232C-パラレルI/O 変換器(端子台)  量産中

製品詳細
型番 CNV-I/O TB
商品名 RS232C-パラレルI/O 変換器(端子台)
品目 RS-232C接続型デジタル入出力変換器 8/8bit 端子台タイプ DINレール取付可
付属品

●梱包内容
 CNV-I/O TB本体 1台
 ACアダプター(P-200C) 1個
 RS232Cケーブル(09F-09F) 1本
 組抵抗8素子330Ω 1個
 組抵抗8素子1kΩ 1個
 組抵抗8素子2.2kΩ 1個
 DINレール取付金具 1個
 金具取付ネジ(大) 4個
 取付金具 1個
 金具取付ネジ(小) 4個
●付属内容(ダウンロード
 取扱説明書
 コントロールソフト(CNVForWin)

対応OS WindowsXP 32ビット WindowsXP 64ビット WindowsVista 32ビット WindowsVista 64ビット Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※1 Windows2000以前のソフトウェアも提供可能です。
技術サポートまで問い合わせください。

価格 42,350円(税込)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
PLCやリレーなどの装置をパソコンで簡単に制御できます。
入出力ポートは入力8ビット、出力8ビットあり、入出力ともにフォトカプラで絶縁されています。

RS-232C通信でコマンドを使用して簡単に制御可能です。

配線しやすい端子台出力タイプで、取付用に便利な、DINレール取付金具、φ5穴取付用アタッチメント付属です。

別売のCNV-05を組み合わせることで、コンピュータとの絶縁が可能です。詳しくは、取扱説明書を参照ください。

一般仕様

使用温度範囲 0~50℃(但し、結露なきこと)
使用湿度範囲 20~80%(但し、結露なきこと)
保存温度範囲 -10~60℃
電源 電源(ACアダプター)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
最大消費電力 1.4VA
待機時消費電力 0.7VA
外形寸法(mm) 105(W)×70(D)×35(H)mm(突起部を除く)
重量 約300g(ACアダプター含まず)

通信仕様

使用信号ライン TxD、RxD、RTS、CTS
通信速度 9600bps/19200bps/38400bps/115200bps
スタートビット 1bit
データ長 8bit
ストップビット 1bit
フロー制御 RTS、CTS制御 ※1
通信コネクタ D-sub9ピンオスコネクタ

※1 マイコン等より制御するために、フロー制御(RTS、CTS制御)をなくした仕様も製作可能です。

   その際は、弊社までお問い合わせください。

入出力仕様

入力形式 フォトカプラ絶縁入力
入力点数 8点(1コモン)
入力抵抗 330Ω/1kΩ/2.2kΩ(組抵抗により設定)
入力電圧 DC5~24V(使用する組抵抗による)
入力電流 50mA(MAX)
入力応答時間 55ms(MAX)
入力信号形式 無電圧接点、オープンコレクタトランジスタ
出力形式 フォトカプラ絶縁オープンコレクタ出力
出力点数 8点(1コモン)
出力耐圧 DC80V(MAX)
出力電流 50mA/1点(MAX)
出力応答時間 55ms(MAX)
絶縁耐圧 3750Vrms(入出力の各端子-通信ライン)
入出力コネクタ ネジ式端子台 2段 7.62mmピッチ M3ネジ 20極

類似製品

コネクタ出力タイプ → CNV-I/O
USB(仮想COM)通信 → CNV-I/O TB-USB

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
CNV For Win取扱説明書
ユーザーマニュアル
CNV For Win
コントロールソフト。詳細はアイコンをクリック
