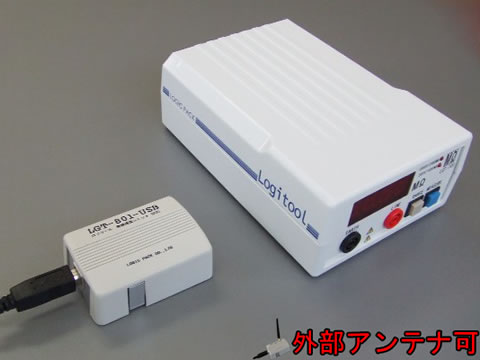

LGT-105-RF ロジツール 高圧絶縁抵抗計 無線通信  廃止品

製品詳細
型番 LGT-105-RF
商品名 ロジツール 高圧絶縁抵抗計 無線通信
品目 USB接続型無線式絶縁抵抗測定器 (500V/1000MΩ,1000V/2000MΩ)
付属品

●梱包内容
 LGT-105-RF本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 測定用プローブ (赤、黒 各1本) 1組
 無線通信ユニット(USB)(LGT-801-USB) 1台
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 96,580円(税込)

画像をクリックすると拡大表示します。

製品概要

<ロジツール無線通信シリーズ特長>

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



<用途>

・FAライン機器 ・建設機械
・車両 ・無人搬送車
・産業用ロボット ・プレス機械


<製品特長>
・JIS規格 絶縁抵抗計 C1302-2002 準拠
・測定電圧を 500V/1000V のレンジ切替可能。
・セグメント表示付きでPCに接続しなくても手元で測定値を取得可能。

測定仕様

JIS規格 絶縁抵抗計 C1302-2002 準拠
安全規格 EN 61010-1 CATⅢ600V 準拠
測定範囲 0.00~1000MΩ/0.00~2000MΩ

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 450g(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0~50℃(結露なきこと)
外形寸法 74W × 51D × 26H(突起部を除く)
重量 約 90g
通信コネクタ USB-2.0準拠 タイプBコネクタ
(仮想USB-COMポート RS-232C準拠)




無線部 仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 50m(直線距離、遮蔽物なし)
アンテナ 内臓チップアンテナ




外部アンテナ仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 300m(直線距離、遮蔽物なし)
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

レンジ仕様

レンジ 500V/1000MΩ 1000V/2000MΩ
レンジ番号 1 2
定格測定電圧 DC 500V DC 1000V
開放回路電圧 定格測定電圧の1.3倍以下 定格測定電圧の1.3倍以下
定格測定電流 0.5mA以下 0.5mA以下
短絡電流 0.7mA以下 0.7mA以下
有効最大表示値 1000MΩ 2000MΩ
測定範囲 0~1000MΩ 0~2000MΩ
第1有効測定範囲 1~1000MΩ
(TA = 0~40℃)
1~2000MΩ
(TA = 0~40℃)
 測定確度 ± 4% rdg ± 3dgt
(TA=23±5℃ 40%RH)
± 4% rdg ± 3dgt
(TA=23±5℃ 40%RH)
 下限測定抵抗値 1MΩ 1MΩ
 許容差 ±5% ±5%
最小分解能 1MΩ 1MΩ
インターバル MAX 10回/秒 MAX 10回/秒
最大表示桁数 4桁 4桁
測定チャンネル 1CH 1CH
無限大表示 「-O.r-」 「-O.r-」
測定中表示 「----」 又は「  」 「----」 又は「  」

オプションとアクセサリ

LGT-105-RFEXT ロジツール 高圧絶縁抵抗計 無線通信(外部アンテナ)
型番 LGT-105-RFEXT
商品名 ロジツール 高圧絶縁抵抗計 無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 108,680円(税込)
購入 廃止品
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
ロジツール無線通信 (外部アンテナ)取扱説明書
外部アンテナ仕様ユーザーマニュアル
