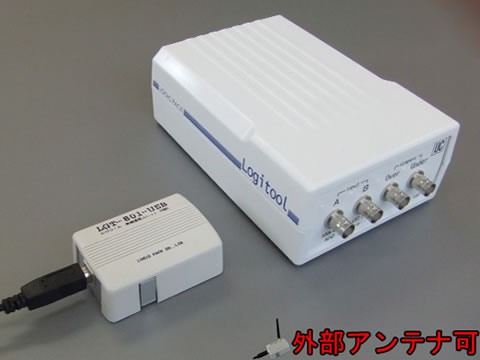

LGT-131-RF　ロジツール ユニバーサルカウンタ 無線通信

製品詳細 製品仕様 ダウンロード

製品詳細 製品仕様 ダウンロード

製品概要

＜ロジツール無線通信シリーズ特長＞

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能

＜用途＞

・ＦＡライン機器	・建設機械
・車両	・無人搬送車
・産業用ロボット	・プレス機械

＜製品特長＞
・最大 32bit（4,294,901,764）カウントまで測定可能。
・カウント測定の他にエンコーダ、UP/DOWN、周波数、タイムベース測定が可能。
・デジタルコンパレータ機能で上下限判定が可能。（周波数、タイムベース測定を除く）

測定仕様

分解能	32bit
基準周波数精度	±10ppm (TA=0～50℃、25℃基準）
入力インピーダンス	100kΩ 5pF(f=1MHz)
インターバル	MAX 10回／秒

一般仕様

入出力端子	ＢＮＣコネクタ　オス　50Ω
電源電圧	ACアダプタ（型番:P-200） INPUT：AC100V　50/60Hz OUTPUT：DC12V　500mA以下（Center：-） （バッテリーの場合　1.5V単三形乾電池4本）
消費電力	13VA以下
仕様温度範囲	0～50℃(結露なきこと)
外形寸法	120W × 170D × 60H（突起部を除く）
重量	約 450ｇ(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様

電源	USBバスパワー
使用温度範囲	0～50℃（結露なきこと）
外形寸法	74W × 51D × 26H（突起部を除く）
重量	約 90ｇ
通信コネクタ	USB-2.0準拠 タイプBコネクタ （仮想USB-COMポート　RS-232C準拠）



無線部　仕様

無線機器	2.4GHz帯 1mW出力　無線モジュール ARIB STD T-66、RCR STD-33適合 技術基準適合証明取得済
周波数	2401MHz～2482MHz／計82ch 2485MHz～2496MHz
通信距離	50m（直線距離、遮蔽物なし）
アンテナ	内臓チップアンテナ



外部アンテナ仕様

無線機器	2.4GHz帯 1mW出力　無線モジュール ARIB STD T-66、RCR STD-33適合 技術基準適合証明取得済
周波数	2401MHz～2482MHz／計82ch 2485MHz～2496MHz
通信距離	300m（直線距離、遮蔽物なし）
アンテナ	1/2λポイップ
アンテナ利得	2.14dBi
アンテナVSWR	1.7以下
アンテナコネクタ	SMA-P
アンテナ寸法	89mm×φ11mm

測定モード仕様

モード	入力CH		結合		出力 ﾃﾞｼﾞﾀﾙｺﾝﾊﾟﾚｰﾀ
	A	B	AC	DC
カウンタ	Count	-	○	○	○
エンコーダカウンタ	A相	B相	×	○	○
UP/DOWNカウンタ	Count	UP/nDOWN	×	○	○
周波数カウンタ	Freq	-	○	○	×
単相タイムベースカウンタ	Pulse	-	×	○	×
２相タイムベースカウンタ	A相	B相	×	○	×

１．カウンタ

単位	カウント
カウント方式	立ち上がりエッジ 立ち下がりエッジ 両エッジ

２．エンコーダカウンタ

単位	カウント
カウント方式	２逓倍 ４逓倍
適合エンコーダ	インクリメント型　DC5V～24V

３．UP/DOWNカウンタ

単位	カウント
カウント方式	Bch HI:アップカウント、Low：ダウンカウント

４．周波数カウンタ

単位	cHz　(Hz×10-2)
入力周波数範囲	AC結合：　50Hz～10MHz DC結合：　DC～10MHz
ゲート時間	AUTO 100msec 1sec

５．単相タイムベースカウンタ

ベースクロック	25nsec(40MHz) 1.6usec(625kHz) AUTO
性能	ベース 25nsec　ベース 1.6usec　ベース 最小分解能 1nsec 100nsec　ベース 測定可能範囲 100nsec～100sec 1.6sec～6400sec
カウント時間	HIGHパルス幅 LOWパルス幅

６．２相タイムベースカウンタ

ベースクロック	25nsec(40MHz) 1.6usec(625kHz) AUTO
性能	ベース 25nsec　ベース 1.6usec　ベース 最小分解能 1nsec 100nsec　ベース 測定可能範囲 100nsec～100sec 1.6sec～6400sec
カウント時間	A-B 遅延時間 B-A 遅延時間

デジタルコンパレータ出力

応答速度	100uSec未満
出力	上下限の設定範囲と測定値を比較し「COMPARE」出力を変化します。 出力端子 OVER UNDER 上限 ショート オープン 範囲内 オープン オープン 下限 オープン ショート
カウント時間	A-B 遅延時間 B-A 遅延時間

類似製品

有線通信　→　LGT-131

オプションとアクセサリ

	LGT-131-RFEXT　ロジツール　ユニバーサルカウンタ　無線通信(外部アンテナ)
	型番	LGT-131-RFEXT
	商品名	ロジツール　ユニバーサルカウンタ　無線通信(外部アンテナ)
	品目	外部アンテナ仕様 ※参考写真はLGT-113-RFEXTです。
	価格	108,680円（税込）
	購入	廃止品
