CNV-A/D TB RS232C-A/D 変換器(端子台)  量産中

製品詳細
型番 CNV-A/D TB
商品名 RS232C-A/D 変換器(端子台)
品目 RS-232C接続型アナログデジタル変換器 8ch 12bit 端子台タイプ DINレール取付可
付属品

●梱包内容
 CNV-A/D TB本体 1台
 ACアダプター(P-200C) 1個
 RS232Cケーブル(09F-09F) 1本
 DINレール取付金具 1個
 金具取付ネジ(大) 3個
 取付金具 1個
 金具取付ネジ(小) 3個
●付属内容(ダウンロード
 取扱説明書
 コントロールソフト(CNVForWin)

対応OS WindowsXP 32ビット WindowsXP 64ビット WindowsVista 32ビット WindowsVista 64ビット Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※1 Windows2000以前のソフトウェアも提供可能です。
技術サポートまで問い合わせください。

価格 70,180円(税込)

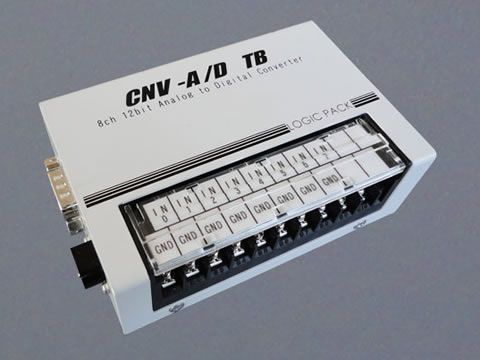

画像をクリックすると拡大表示します。

製品概要

<製品特長>
RS-232C通信でコマンドを送ることにより、12bitのA/D変換を行います。
アナログ8ch入力で、-10~+10Vの入力ができます。
配線しやすい端子台出力タイプで、取付用に便利な、DINレール取付金具、φ5穴取付用アタッチメント付属です。

別売のCNV-05を組み合わせることでコンピュータとの絶縁が可能です。 詳しくは、取扱説明書を参照ください。

一般仕様

使用温度範囲 0~50℃(但し、結露なきこと)
使用湿度範囲 20~80%(但し、結露なきこと)
保存温度範囲 -10~60℃
電源 電源(ACアダプター)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
最大消費電力 1.2VA
待機時消費電力 1.0VA
外形寸法(mm) 105(W)×70(D)×35(H)mm(突起部を除く)
重量 約300g(ACアダプター含まず)

通信仕様

使用信号ライン TxD、RxD、RTS、CTS
通信速度 9600bps/19200bps/38400bps/115200bps
スタートビット 1bit
データ長 8bit
ストップビット 1bit
フロー制御 RTS、CTS制御 ※1
通信コネクタ D-sub9ピンオスコネクタ

※1 マイコン等より制御するために、フロー制御(RTS、CTS制御)をなくした仕様も製作可能です。

  その際は、弊社までお問い合わせください。

入力仕様

入力電圧範囲 「-10~+10V」
1bit当たりの電圧幅 「-10~+10V」:4.882…mV
入力端子台 ネジ式端子台 2段 7.62mmピッチ M3ネジ 20極
分解能 12bit(1/4096)
変換時間 最大2.6ms(通信速度:115200bps時)
フルスケール誤差 ±0.5%(MAX)
フルスケールドリフト ±2ppm/℃
ゼロ誤差 ±10mV(MAX)
ゼロ誤差ドリフト ±5ppm/℃

類似製品

コネクタ出力タイプ → CNV-A/D
USB(仮想COM)通信 → CNV-A/D TB-USB
