CNV-06 RS232C-RS422/485 変換器(絶縁型)  量産中

製品詳細
型番 CNV-06
商品名 RS232C-RS422/485 変換器(絶縁型)
品目 RS-232C⇔RS-422/RS-485 絶縁通信コンバータ
付属品

●梱包内容
 CNV-06本体 1台
 ACアダプター(P-200C) 1個
 RS232Cケーブル(09F-09F) 1本
●付属内容(ダウンロード
 取扱説明書

価格 32,670円(税込)

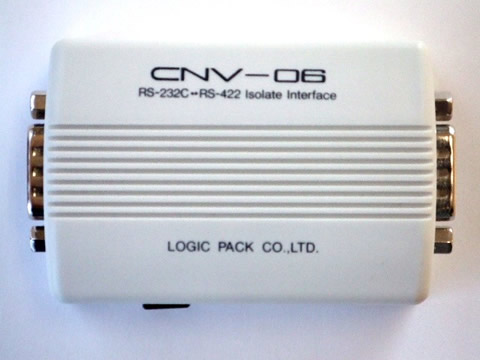

画像をクリックすると拡大表示します。

製品概要

<製品特長>
CNV-06はすべての信号ラインを絶縁したRS-232C⇔RS-422/485変換ユニットです。
最大1.2Kmの通信距離で115.2kpbsまでの高速通信が可能です。
回路内のRxD,CTSライン上に終端抵抗100Ωが内臓されており、
本体裏のスイッチを切り替えることにより利用することができます。

一般仕様

最大通信ボーレート 115.2kbps
ESD保護 ±15kV
最大通信距離 1200m
終端抵抗 RxD、CTSラインに100Ω。TXDラインに後付け可能。
スイッチで切り替え可能
伝送可能信号ライン TxD、RxD、RTS、CTS
RS-485通信 DTR信号でTxDラインの制御が可能。
バス上に最大32台まで接続可能。
RS-485インターフェース D-Sub9ピンオス
RS-232Cインターフェース D-Sub9ピンオス (DCE 全二重)
電源電圧 AC100V
最大消費電力 1.6W
外形寸法(mm) 74(W)×51(D)×26(H) (突起部を除く)
