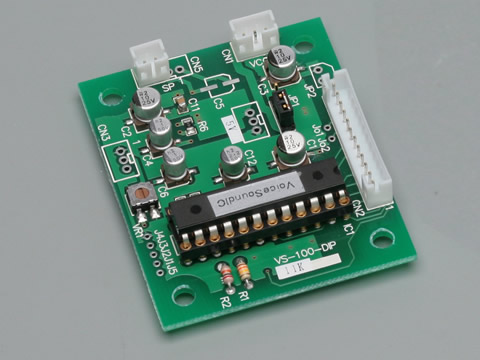

VS-100-□ ロジトーク 音声再生ボード DC3V/5VType

製品詳細
型番 VS-100-□
商品名 ロジトーク 音声再生ボード DC3V/5VType
品目 【ロジトーク組込ベース製品】 低電圧回路用 音組込ボード 最大1000mW出力アンプ搭載
付属品

取扱説明書
接続ハーネス

価格 下記参照

画像をクリックすると拡大表示します。

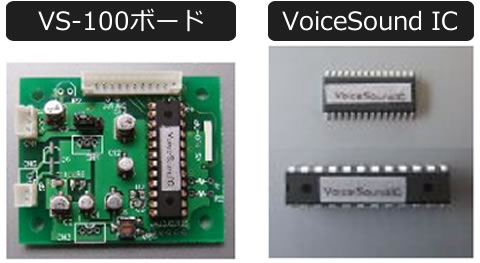

製品概要

あなたが作ったWAVEファイル 音出し・演奏できます!

<製品特長>

本製品は、初回作成時にマスターICの作成が必要です。

詳しくは、マスターIC製作ページをご参照ください。

・音声やサウンド・効果音を出力可能なコンパクトボードです。

・対応電源はDC3V/5Vをサポート。

・高音質PMC方式と、メモリ節約が可能なADPCM方式を利用可能。

・再生選択にダイレクト8ch選択と2進コード254ch選択が可能。

・ご用途に合わせてエッジ/レベルトリガー、ワンショット/リピート、

 ノントリガー/リトリガーと多彩な設定が可能。

・音声IC8M品はMAX255secの再生内容を収録可能

・寸法は45mm×55mmのコンパクトサイズ

<音組込製品概要>

●組込製品とは?

外部信号で容易に操作・再生できる音ICを搭載できる組込製品群です。 ・本シリーズの利用により、手軽にお客様のシステムに音を組込できます。
・高音質PCM方式とメモリ節約型のADPCM方式を採用し、お客さまに合わせて音質、再生時間の重点を選べます。
・制御方法は、ダイレクト8ch/コード254chを選択できます。


●他社製品と比較して、お客様にこんな思いはありませんか?
「音を取り入れたいのに、マスクROMでは数量やイニシャル費用が高すぎて手がでない、小ロット低価格で実現したい!」

→VS組込シリーズなら【数量1個から対応】【イニシャル費 52,500円~(税込/最小価格)】

「自分の製品には、他社とは違うブザーや警報音を流したい」

→VS組込シリーズなら【お好みの音を収録】できるため、他社製品との差別化、識別ができます!

「組込ボードは、製品単価が高いイメージがある」

→VS組込シリーズなら【VS-100 3V 2Mボードで製品費 8,470円~(税込/最小価格)】

「音は再生したいけど、音源やアナウンスをどうやって準備したらいいのか分からない」

→VS組込シリーズなら追加料金で、音声・音楽・効果音など【音作りからサポートします】

「スピーカー、電源、制御回路、筐体も一緒に作ったり、用意して欲しいんだけど?」

→VS組込シリーズなら追加料金で、お客様の音再生の【専用ユニットを製作いたします】(受注製品対応となります。)

DC12V/24V 高出力タイプ
    → VS-200
センサー、スピーカーボックス
    → VS-900



3V仕様品

電源電圧 DC3V(2.2V~3.6V)
消費電流 300mA以下
アイドリング電流 2mA以下
定格音声出力 4Ωスピーカー:MAX 300mW
外形寸法(mm) 55W × 45D × 20H




5V仕様品

電源電圧 DC5V±10%
消費電流 4Ω:500mA以下/8Ω:380mA以下
アイドリング電流 2mA以下
定格音声出力 4Ωスピーカー:MAX 700mW/8Ωスピーカー:MAX 1000mW
外形寸法(mm) 55W × 45D × 20H




搭載IC仕様

電源電圧 DC2.2~3.6V
消費電流 1mA以下
ICパッケージ DIP24Pin/SOP28Pin
対応チャンネル数 MAX254ch
制御方式 ADPCM、PCM(混在可)
対応サンプリング 8k/11k/16k/22k(混在不可)
収録時間表 ○サンプリング周波数別収録可能時間
・ADPCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 255 63
11k 185 46
16k 127 31
22k 92 23

・PCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 127 31
11k 92 23
16k 63 15
22k 46 11

価格表

型式 種別 価格
VS-100-03-2□-□□□□□ DC3V 2Mメモリタイプ 8,470円(税込)
VS-100-03-8□-□□□□□ DC3V 8Mメモリタイプ 8,800円(税込)
VS-100-05-2□-□□□□□ DC5V 2Mメモリタイプ 9,130円(税込)
VS-100-05-8□-□□□□□ DC5V 8Mメモリタイプ 9,460円(税込)

上記仕様以外の受注生産・特注依頼のご相談お待ちしております。

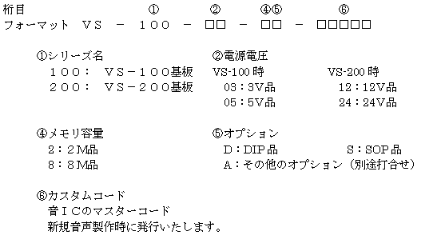

型番指定方法

アプリケーション 事例集

 音から始まる新しいビジネス

人間の五感(見る、聞く、嗅ぐ、味わう、触る)のうちの1つ、「聞く」を機器に取り入れることで、新しいビジネスを生み出します。

  • 展示ディスプレイ + 音 = 注目される展示へ
  • 制御機器 + 音 = 作業者へ即時通達
  • 検査装置 + 音 = 検査の効率アップ
  • 単音ブザー + オリジナル音 = 製品の差別化

  用途・使用例


▼商品への組込
・家電製品(冷蔵庫、洗濯機、エアコン、キッチン用品など)
・生活雑貨(玩具、置物、インテリア製品など)
・住宅設備(給湯器、インターフォン、介護福祉機器など)
・美術作品(記念碑、記念品、芸術作品、番組制作など)



▼システム(設備)への組込
・警備設備(警報システム、設定管理ガイドなど)
・機械設備(農機具、工作機械、プラント、自動搬送機)
・施設設備(駐車場、発券機、回収機、自販機、案内板、掲示板)
・交通設備(昇降機、ゴンドラ、アトラクション、ホームドアなど)



▼用途
・音声ガイド/作業指示/ナビゲーション
・注意/警告/サイレン
・報告/通知
・外国語(指導/学習/説明)
・効果音/チャイム/音楽
・プレゼンテーション
・集客(展示会/集会)
・差別化/類似音回避
