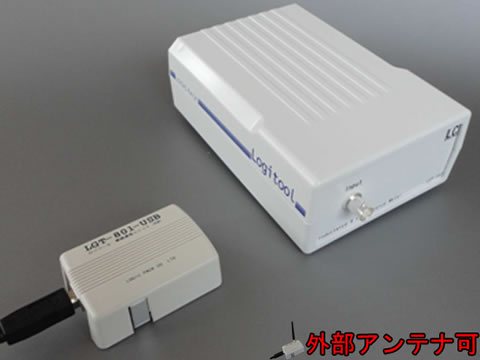

LGT-107-RF　ロジツール LCメーター 無線通信  量産中

製品詳細
型番 LGT-107-RF
商品名 ロジツール LCメーター 無線通信
品目 USB接続型無線式LCメーター
付属品

●梱包内容
　LGT-107-RF本体　1台
　ACアダプター(P-200C)　1個
　USBケーブル(A-B)　1本
　BNC－ワニ口プローブ 1m　1本
　無線通信ユニット(USB)(LGT-801-USB)　1台
●付属内容（ダウンロード）
　取扱説明書
　USBドライバ
　コントロールソフト(LgtControl)
対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※　弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※　旧バージョンドライバは、本ページ下部よりダウンロードできます。
価格 96,580円（税込）

画像をクリックすると拡大表示します。

製品概要

＜ロジツール無線通信シリーズ特長＞

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



＜用途＞

・ＦＡライン機器 ・建設機械
・車両 ・無人搬送車
・産業用ロボット ・プレス機械


＜製品特長＞
本製品は、インダクタンスとキャパシタンスを測定可能なLCメーターです。

測定仕様

(インダクタンス)
測定範囲 10uH～1H
最小分解能 0.1uH
測定精度 10uH～600mH:±(8.0％rdg＋5dgt) Ta=25℃
600mH～1H:±(20.0％rdg＋5dgt) Ta=25℃
インターバル MAX2回／秒　※１
最大表示桁数 8桁
最大表示 1.0000000H
測定チャンネル 1ch

※　1　複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。




(キャパシタンス)
測定範囲 300pF～5uF
最小分解能 1pF
測定精度 ±(5.0％rdg＋3dgt) Ta=25℃
インターバル MAX2回／秒　※１
最大表示桁数 7桁
最大表示 5.000000uF
測定チャンネル 1ch

※　1　複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。

一般仕様

入力端子 Input BNCコネクタ オス 50Ω
電源電圧 電源(ACアダプター)
INPUT：AC100V　50/60Hz
OUTPUT：DC12V　500mA以下（Center：-）
（バッテリーの場合　1.5V単三形乾電池4本）
消費電力 13VA以下
仕様温度範囲 0～50℃(結露なきこと)
外形寸法 120W × 170D × 60H（突起部を除く）
重量 約 350ｇ(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0～50℃（結露なきこと）
外形寸法 74W × 51D × 26H（突起部を除く）
重量 約 90ｇ
通信コネクタ USB-2.0準拠 タイプBコネクタ
（仮想USB-COMポート　RS-232C準拠）




無線部　仕様
無線機器 2.4GHz帯 1mW出力　無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz～2482MHz／計82ch
2485MHz～2496MHz
通信距離 50m（直線距離、遮蔽物なし）
アンテナ 内臓チップアンテナ




外部アンテナ仕様
無線機器 2.4GHz帯 1mW出力　無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz～2482MHz／計82ch
2485MHz～2496MHz
通信距離 300m（直線距離、遮蔽物なし）
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

オプションとアクセサリ

 LGT-107-RFEXT　ロジツール　LCメーター　無線通信(外部アンテナ)
型番 LGT-107-RFEXT
商品名 ロジツール　LCメーター　無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 108,680円（税込）
購入 この仕様で購入
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
ロジツール無線通信 (外部アンテナ)取扱説明書
外部アンテナ仕様ユーザーマニュアル
