VS-320-USB ロジトーク WAVE/MP3ファイル・プレーヤー USB通信

製品詳細

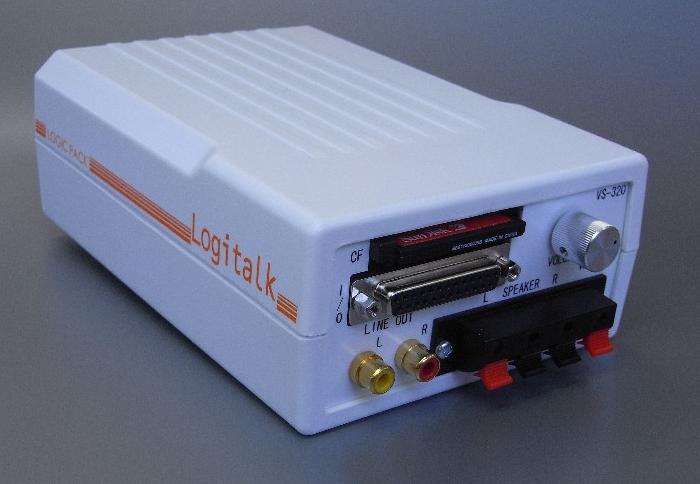

型番 VS-320-USB
商品名 ロジトーク WAVE/MP3ファイル・プレーヤー USB通信
品目 パラレル、USB制御型 WAVE/MP3ファイルプレイヤー (対応メディア:CFカード)
付属品

取扱説明書

ACアダプタ

CD-ROM(USBドライバ)

USB製品用ドライバインストールガイド

USB用通信ケーブル

対応OS WindowsXP 32ビット WindowsVista 32ビット Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。


価格 39,710円(税込)

画像をクリックすると拡大表示します。

製品概要

あなたが作ったWAVEファイル 音出し・演奏できます!

<製品特長>
・CFカードに記録したWAVE/MP3ファイルを再生するプレーヤーです。
・効果音・ミュージック・メッセージ等の再生に御使用下さい。テーブル機能にて複数ファイル再生可能。
・多彩な再生動作機能を持っているので、様々な用途に使用できます。
※CFカードは付属しておりません。


<ファイルプレイヤー概要>
●メディアカードで簡単演奏!

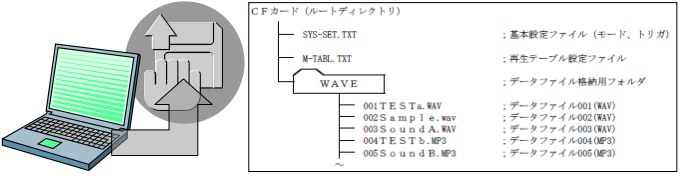

メディアカードにお客様の再生したい音源(WAVE/MP3ファイルなど)を設定ファイルと一緒に書込むことで簡単に再生することができます。
専用ソフトウェアは不要でメディアカードリーダーとWindowsパソコンがあれば簡単に設定を編集することができます。

●様々な制御方法
お客さまの用途に合わせてお選びいただける、製品ラインナップを実現!
標準品のパラレル入力には、3つの制御モードをご用意しております。
さらにオプション品では、RS-232C、RS-422/485、USB制御のいずれかによる外部制御が可能です。

一般仕様

電源 ACアダプタ(AC100V 50/60Hz)
音声出力 2ch500mW/8Ω/15V
対応メディアカード CFカード 64/128/256/512M/1/2G
メディアフォーマット FAT
対応ファイル形式 WAVE、MP3
サンプルレート WAVE: 44.1/22.05/11.025/8kHz
サンプルサイズ WAVE: 16/8 bit
外形寸法(mm) 120W × 170D × 60H(突起物を除く)

通信仕様

インターフェース USB(仮想COM)

パラレルモード仕様

パラレルモードでは、3種類のモード、3種類のパラレルトリガを選択することができます。

●パラレルモード

No1 パラレル・ダイレクトモード【記号:PD】 ダイレクト8chアクセス方式
パラレル入力の8ポート別に1テーブルを再生するモード
非常停止時の割り込み制御などの即時再生が必要な用途に最適です。
▼再生イメージ
SW1 ⇒ テーブル1
SW2 ⇒ テーブル2
SW3 ⇒ テーブル3
No2 パラレル・バイナリーモード【記号:PB】 バイナリコード式255chアクセス方式
パラレル入力の9ポートをバイナリー方式でテーブル再生するモード
再生テーブルがたくさん必要な用途に最適です。

▼再生イメージ
SW1,9 ⇒ テーブル1
SW1,2,9 ⇒ テーブル3
SW3,9 ⇒ テーブル4

No3 パラレル・ラウンドモード【記号:PR】 8ch選択オールループ再生方式
パラレル入力の8ポートの選択されているテーブルを若い順に再生するモード
繰り返し再生や複数パターンの定型再生に最適です。

▼再生イメージ
SW1 ⇒ テーブル1
SW1,2 ⇒ テーブル1,2
SW3 ⇒ テーブル3


●パラレルトリガ

No1 インターラプト・トリガ【記号:I】 割込動作可能方式
No2 ノンインターラプト・トリガ【記号:N】 割込動作不可方式
No3 ホールド・トリガ【記号:H】 オン押し時のみ動作方式



アプリケーション 事例集

 音から始まる新しいビジネス

人間の五感(見る、聞く、嗅ぐ、味わう、触る)のうちの1つ、「聞く」を機器に取り入れることで、新しいビジネスを生み出します。

  • 展示ディスプレイ + 音 = 注目される展示へ
  • 制御機器 + 音 = 作業者へ即時通達
  • 検査装置 + 音 = 検査の効率アップ
  • 単音ブザー + オリジナル音 = 製品の差別化

  用途・使用例


▼商品への組込
・家電製品(冷蔵庫、洗濯機、エアコン、キッチン用品など)
・生活雑貨(玩具、置物、インテリア製品など)
・住宅設備(給湯器、インターフォン、介護福祉機器など)
・美術作品(記念碑、記念品、芸術作品、番組制作など)


▼システム(設備)への組込
・警備設備(警報システム、設定管理ガイドなど)
・機械設備(農機具、工作機械、プラント、自動搬送機)
・施設設備(駐車場、発券機、回収機、自販機、案内板、掲示板)
・交通設備(昇降機、ゴンドラ、アトラクション、ホームドアなど)


▼用途
・音声ガイド/作業指示/ナビゲーション
・注意/警告/サイレン
・報告/通知
・外国語(指導/学習/説明)
・効果音/チャイム/音楽
・プレゼンテーション
・集客(展示会/集会)
・差別化/類似音回避

本製品は、下記のような特注仕様品を製作可能です。

ご用命の際は、弊社までお問い合わせください。
 ・電源電圧 DC24V仕様(最大出力 3W[4Ωスピーカー時])
 ・外部インターフェース電圧 5V仕様

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
USBドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
