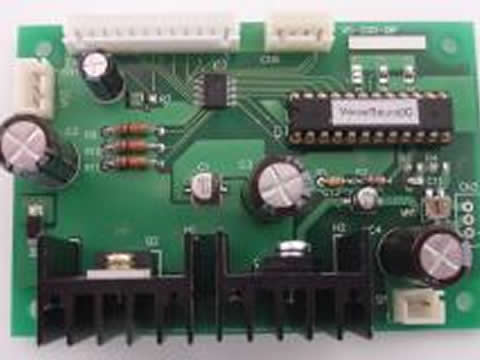

VS-200-□ ロジトーク 音声再生ボード DC12V/24VType

製品詳細
型番 VS-200-□
商品名 Vロジトーク 音声再生ボード DC12V/24VType
品目 【ロジトーク組込ベース製品】 12、24V回路用 音組込ボード 最大3W出力アンプ搭載
付属品

取扱説明書
接続ハーネス

価格 価格表をご参照ください

画像をクリックすると拡大表示します。

製品概要

本製品は、初回作成時にマスターICの製作が必要です。
マスターICの製作は、こちら


あなたが作ったWAVEファイル 音出し・演奏できます!

<製品特長>

本製品は、初回作成時にマスターICの作成が必要です。

詳しくは、マスターIC製作ページをご参照ください。

・音声やサウンド・効果音を出力可能なコンパクトボードです。

・対応電源はDC3V/5Vをサポート。

・高音質PMC方式と、メモリ節約が可能なADPCM方式を利用可能。

・再生選択にダイレクト8ch選択と2進コード254ch選択が可能。

・ご用途に合わせてエッジ/レベルトリガー、ワンショット/リピート、

 ノントリガー/リトリガーと多彩な設定が可能。

・音声IC8M品はMAX255secの再生内容を収録可能

・寸法は45mm×55mmのコンパクトサイズ

<音組込製品概要>

●組込製品とは?

外部信号で容易に操作・再生できる音ICを搭載できる組込製品群です。 ・本シリーズの利用により、手軽にお客様のシステムに音を組込できます。
・高音質PCM方式とメモリ節約型のADPCM方式を採用し、お客さまに合わせて音質、再生時間の重点を選べます。
・制御方法は、ダイレクト8ch/コード254chを選択できます。


●他社製品と比較して、お客様にこんな思いはありませんか?
「音を取り入れたいのに、マスクROMでは数量やイニシャル費用が高すぎて手がでない、小ロット低価格で実現したい!」

→VS組込シリーズなら【数量1個から対応】【イニシャル費 52,500円~(税込/最小価格)】

「自分の製品には、他社とは違うブザーや警報音を流したい」

→VS組込シリーズなら【お好みの音を収録】できるため、他社製品との差別化、識別ができます!

「組込ボードは、製品単価が高いイメージがある」

→VS組込シリーズなら【VS-100 3V 2Mボードで製品費 7,000円~(税込/最小価格)】

「音は再生したいけど、音源やアナウンスをどうやって準備したらいいのか分からない」

→VS組込シリーズなら追加料金で、音声・音楽・効果音など【音作りからサポートします】

「スピーカー、電源、制御回路、筐体も一緒に作ったり、用意して欲しいんだけど?」

→VS組込シリーズなら追加料金で、お客様の音再生の【専用ユニットを製作いたします】(受注製品対応となります。)


類似製品

DC3V/5V コンパクトタイプ
    → VS-100
センサー、スピーカーボックス
    → VS-900

12V仕様品

電源電圧 DC12V±10%
消費電流 4Ω:450mA以下/8Ω:300mA以下
アイドリング電流 80mA以下
定格音声出力 4Ωスピーカー:MAX 2W/8Ωスピーカー:MAX 1.5W
外形寸法(mm) 90W × 60D × 35H



24V仕様品

電源電圧 DC24V±10%
消費電流 4Ω:500mA以下/8Ω:400mA以下
アイドリング電流 100mA以下
定格音声出力 4Ωスピーカー:MAX 3W/8Ωスピーカー:MAX 2W
外形寸法(mm) 90W × 60D × 35H



搭載IC仕様

電源電圧 DC2.2~3.6V
消費電流 1mA以下
ICパッケージ DIP24Pin/SOP28Pin
対応チャンネル数 MAX254ch
制御方式 ADPCM、PCM(混在可)
対応サンプリング 8k/11k/16k/22k(混在不可)
収録時間表 ○サンプリング周波数別収録可能時間
・ADPCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 255 63
11k 185 46
16k 127 31
22k 92 23

・PCM方式 [sec]
サンプリング周波数 メモリ8M メモリ2M
8k 127 31
11k 92 23
16k 63 15
22k 46 11

価格表

型式 種別 価格
VS-200-12-2□-□□□□□ DC12V 2Mメモリタイプ \8,000(税別)
VS-200-12-8□-□□□□□ DC12V 8Mメモリタイプ \8,250(税別)
VS-200-24-2□-□□□□□ DC24V 2Mメモリタイプ \8,500(税別)
VS-200-24-8□-□□□□□ DC24V 8Mメモリタイプ \8,750(税別)

上記仕様以外の受注生産・特注依頼のご相談お待ちしております。


型番指定方法

アプリケーション 事例集

 音から始まる新しいビジネス

人間の五感(見る、聞く、嗅ぐ、味わう、触る)のうちの1つ、「聞く」を機器に取り入れることで、新しいビジネスを生み出します。

  • 展示ディスプレイ + 音 = 注目される展示へ
  • 制御機器 + 音 = 作業者へ即時通達
  • 検査装置 + 音 = 検査の効率アップ
  • 単音ブザー + オリジナル音 = 製品の差別化

  用途・使用例


▼商品への組込
・家電製品(冷蔵庫、洗濯機、エアコン、キッチン用品など)
・生活雑貨(玩具、置物、インテリア製品など)
・住宅設備(給湯器、インターフォン、介護福祉機器など)
・美術作品(記念碑、記念品、芸術作品、番組制作など)


▼システム(設備)への組込
・警備設備(警報システム、設定管理ガイドなど)
・機械設備(農機具、工作機械、プラント、自動搬送機)
・施設設備(駐車場、発券機、回収機、自販機、案内板、掲示板)
・交通設備(昇降機、ゴンドラ、アトラクション、ホームドアなど)


▼用途
・音声ガイド/作業指示/ナビゲーション
・注意/警告/サイレン
・報告/通知
・外国語(指導/学習/説明)
・効果音/チャイム/音楽
・プレゼンテーション
・集客(展示会/集会)
・差別化/類似音回避
