M-841 M-811 ユニバーサルボード

製品詳細
型番 M-841
商品名 M-811 ユニバーサルボード
品目 M-811用ユニバーサルボード
付属品

●梱包内容
 M-841本体 1枚
 M-811接続用コネクタ OMRON社製 XG4C-1631 2個
 M-811接続用コネクタ OMRON社製 XG4C-3031 1個
 M-811接続用コネクタ OMRON社製 XG4H-1631 2個
 M-811接続用コネクタ OMRON社製 XG4H-3031 1個
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 回路図

価格 4,500円(税別)

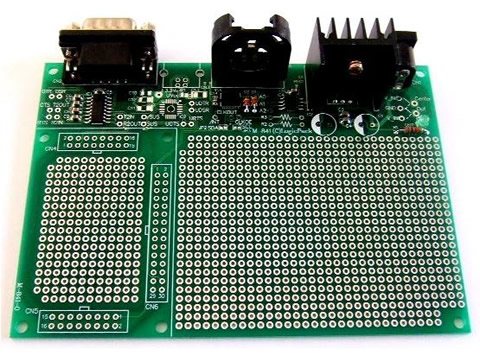

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・M-811を搭載して周辺回路を組むことが可能なユニバーサルボード
・M-811に実装しなかったオプションをユニバーサルボードに組み込むことが可能
・寸法130mm×90mm(コネクタ除く)
※各種オプション搭載はオーダーにより対応いたします

標準仕様(オプションなし)

寸法 130W × 90D



オプション

RS232C通信ポート CPUの通信ポート2をRS232Cポートとして利用可能
拡張USB通信ポート CPUの通信ポート2を仮想USB-COMとして利用可能
外部RTC・電池ホルダー 外部にRTCを搭載し、日時データ取得を可能にします
ボタン電池(CR2032相当)で電源OFF時も保持が可能
※電池は付属されません
EEPROM 外部記憶領域を設けることができます
電源LED 電源投入時がLED点灯により目視できます
電源IC 外部から供給される電源をDC5Vに変換・供給します
DCジャック 電源供給に外:φ5.5 内:φ2.1のDCジャックが利用可能

 その他、搭載CPUの変更、CPUクロックの実装等のご相談もお気軽にお申し付けください。

 例:互換CPUへの交換・内部クロック→外部クロック変更・ボタン電池付属 等


型番の指定方法

○型番の指定方法
標準の型番(M-841)末尾に、必要なオプションの型番を追記してください。

例)USB通信ポート、EEPROM、LEDが必要な場合   M-841+U+E+L 定価:9,200円(税別)
(4500 + 3200 + 1200 + 300)

USB通信、その他のオプションを全て搭載する場合は以下のように省略が可能です。
M-841-FULL(USB) 定価:12,000円(税別)
RS-232C通信、その他のオプションを全て搭載する場合は以下のように省略が可能です。
M-841-FULL(RS-232C) 定価:12,000円(税別)

●個別オプション一覧

+RS RS232Cポート追加 +3,200円
+U 拡張USB通信ポート追加 +3,200円
+RT RTC・電池ホルダー追加 +2,800円
+E EEPROM追加 +1,200円
+L 電源LED追加 +300円
+P 電源IC追加 +1,000円
+J DCジャック追加 +300円

RS232CとUSBはCPUの同じポートを利用するので、同時に使用することはできません。

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
回路図
回路図  ※ダウンロードには、製品付属のパスワードが必要です。
M800Loader
M-801、M-802へのプログラムRAM転送、Flash書き込みツールです。詳細はアイコンをクリック
USBドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
