型番 M-811

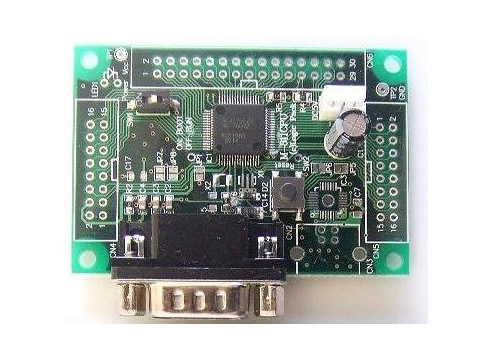

商品名 H8/300H Tiny 36077 CPUボード
品目 名刺の半分サイズ H8 CPUボード
付属品

●梱包内容
 M-811本体 1枚
 電源ハーネス 1個
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 回路図
 RAM転送、Flash書込ツール(M800Loder)
 サンプルソース

価格 4,000円~(税別)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・CPUはルネサステクノロジ社製 H8/3664互換の 300HTiny/36077を使用
・スイッチの切り替えによりオンボードでのFlashROM書き込みが可能
・ボード機能を拡張するためのオプションが同一基板内に実装可能 ※
・ポートがコネクタ接続されているので、汎用性に優れ拡張が容易
・寸法45mm×65mm(コネクタ除く)
※各種オプション搭載はオーダーにより対応いたします

標準仕様(オプション無し)

CPU H8 300HTiny/36077(ルネサステクノロジ社製)
CPUクロック 内部クロック20MHz
入力電圧 DC5V±0.5V
消費電流 MAX40mA
コネクタ Dsub9ピンオス(RS-232C)
寸法 45W × 65D × 15H



オプション

拡張USB通信ポート CPUの通信ポート2を仮想USB-COMとして利用可能
外部RTC・電池ホルダー 外部にRTCを搭載し、日時データ取得を可能にします
ボタン電池(CR2032相当)で電源OFF時も保持が可能
※電池は付属されません
CPU内部RTC用クロック CPU内部のRTC機能を使用することができます
EEPROM 外部記憶領域を設けることができます
電源LED 電源投入時がLED点灯により目視できます

 その他、搭載CPUの変更、CPUクロックの実装等のご相談もお気軽にお申し付けください。

 例:互換CPUへの交換・内部クロック→外部クロック変更・ボタン電池付属 等


参考資料

H8/36077GF H8/3664F
Flash Memory 56KB 32KB
RAM 4KB 2KB
OSC 20MHz
(オシレータ内蔵)
16KB
(外付け)
SCI 2ch 1ch
汎用IO 47本 29本
リセット パワーオン
リセット内蔵
外部リセット
回路必要

型番の指定方法

○型番の指定方法
標準の型番(M-811)末尾に、必要なオプションの型番を追記してください。

例)USB通信ポート、EEPROM、LEDが必要な場合
M-811+U+E+L 定価:\8,700(税別)
(4000 + 3200 + 1200 + 300)

オプションを全て搭載する場合は以下のように省略が可能です。
M-811-FULL 定価:\12,000(税別)

●個別オプション一覧

+U 拡張USB通信ポート追加 +3,200円
+RT RTC・電池ホルダー追加 +2,800円
+C 内部RTC用クロック追加 +800円
+E EEPROM追加 +1,200円
+L 電源LED追加 +300円
