M-802 H8/3069R+USBコントローラ CPUボード  生産終了品在庫限りの販売

製品詳細
型番 M-802
商品名 H8/3069R+USBコントローラ CPUボード
品目 H8 CPUボード USBコントローラ付
付属品

●梱包内容
 M-802本体 1枚
 電源ハーネス 1個
 CN1、CN2用コネクタ OMRON社製 XG4C-5034 2個
●付属内容(ダウンロード
 取扱説明書
 回路図
 RAM転送、Flash書込ツール(M800Loder)
 サンプルソース
 サンプル解説書

価格 19,690円(税込)

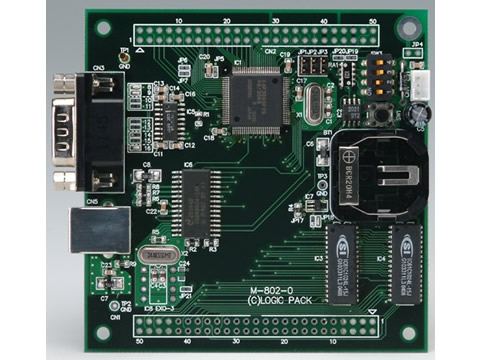

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・CPUはルネサステクノロジ社製 H8/3069RFを使用
・USBコントローラに National Semiconductor社製 USBN9604使用(USB1.1)
・外部RAMには高速SRAM128KB×2を搭載し、ノーウェイトでアクセス可能
 また、市販のボタン電池(CR2032)使用でSRAMのデータをバックアップ可能
・オンボードでのFlashROM書き込みが可能
・SRAM上にプログラムをロード、動作可能
・各種転送のファームウェア、Windowsデバイスドライバ/アプリケーション
 のサンプルソースコードを付属し、ルネサス製HEW3をお持ちの方はサンプルをすぐに
 利用可能です。
 (Windowsデバイスドライバ、アプリケーションのビルドにはマイクロソフト社製
  DDK開発キットおよびVisual Studioが必要です。)
・寸法90mm×90mm(コネクタ除く)

画像はLED内蔵型LANコネクタを使用していますが製造ロットによってLEDが外付けになる場合があります。

一般仕様

CPU H8/3069RF(ルネサステクノロジ社製)
CPUクロック 24.576MHz
USBコントローラ USBN9604(National Semiconductor社製)
外部RAM SRAM 128KB×2
入力電圧 DC5V±0.5V
消費電流 MAX150mA
コネクタ Dsub9ピンオス(RS-232C)
USB シリーズBコネクタ(USB1.1)
寸法 90W × 90D × 20H

類似製品

イーサネットコントローラボード → M-801
H8/3664互換ボード → M-811

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
サンプル解説書
ユーザーマニュアル
回路図
回路図 ※ダウンロードには、製品付属のパスワードが必要です。
ファームウェア M801L→M800L差分ソースファイル
M-801専用ファームウェアM801LをM-801,M-802共通ファームウェア M800Lにバージョンアップする差分ソースファイルです。
M800Loader
M-801、M-802へのプログラムRAM転送、Flash書き込みツールです。
サンプルソースコード
サンプルソースコード  ※ダウンロードには、製品付属のパスワードが必要です。
