製品詳細
型番 M-801
商品名 H8/3069R+Ethernetコントローラ CPUボード
品目 H8 CPUボード イーサネットコントローラ付
付属品

●梱包内容
 M-801本体 1枚
 電源ハーネス 1個
 CN1、CN2用コネクタ OMRON社製 XG4C-5034 2個
●付属内容(ダウンロード
 取扱説明書
 回路図
 RAM転送、Flash書込ツール(M800Loder)
 サンプルソース
 サンプル解説書
 TCP/IPプロトコルスタック仕様書

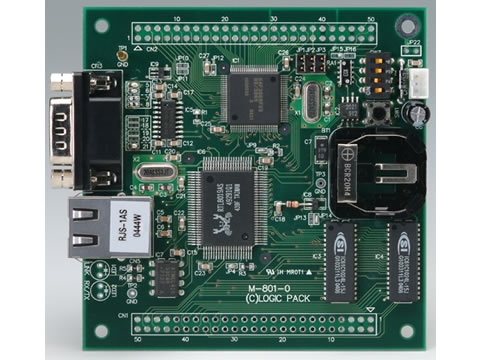

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・CPUはルネサステクノロジ社製 H8/3069RFを使用
・Ethernetコントローラに Realtek社製 RTL8019Aを使用(10BASE-T)
・外部RAMには高速SRAM128KB×2を搭載し、ノーウェイトでアクセス可能
 また、市販のボタン電池(CR2032)使用でSRAMのデータをバックアップ可能
・オンボードでのFlashROM書き込みが可能
・SRAM上にプログラムをロード、動作可能
・TCP/IPプロトコルスタック及び、HTTPサーバ、DHCPクライアント、echoサーバ等
 のサンプルソースコードを付属し、ルネサス製HEW3をお持ちの方はサンプルをすぐに
 利用できます。
・寸法90mm×90mm(コネクタ除く)

上記画像はLED内蔵型LANコネクタを使用していますが製造ロットによってLEDが外付けになる場合があります。

一般仕様

CPU H8/3069RF(ルネサステクノロジ社製)
CPUクロック 24.576MHz
Ethernetコントローラ RTL8019A(Realtek社製)
外部RAM SRAM 128KB×2
入力電圧 DC5V±0.5V
消費電流 MAX150mA
コネクタ Dsub9ピンオス(RS-232C)
RJ-45(10BASE-T)
寸法 90W × 90D × 20H
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
サンプル解説書
ユーザーマニュアル
TCP/IPプロトコルスタック仕様書
ユーザーマニュアル
回路図
回路図  ※ダウンロードには、製品付属のパスワードが必要です。
ファームウェアM801L→M800L差分ソースファイル
M-801専用ファームウェアM801LをM-801,M-802共通ファームウェア M800Lにバージョンアップする差分ソースファイルです。
M800Loader
M-801、M-802へのプログラムRAM転送、Flash書き込みツールです。詳細はアイコンをクリック
サンプルソースコード
サンプルソースコード ※ダウンロードには、製品付属のパスワードが必要です。
