M-800DA 16bit 2ch ±10V D/Aボード  生産終了品在庫限りの販売

製品詳細
型番 M-800DA
商品名 16bit 2ch ±10V D/Aボード
品目 16bit 2ch ±10V デジタルアナログ変換ボード
付属品

●梱包内容
 M-800DA本体 1枚
 CN1、CN2用コネクタ OMRON社製 XG4C-5034 2個
●付属内容(ダウンロード
 取扱説明書
 回路図
 サンプルソース

価格 38,060円(税込)

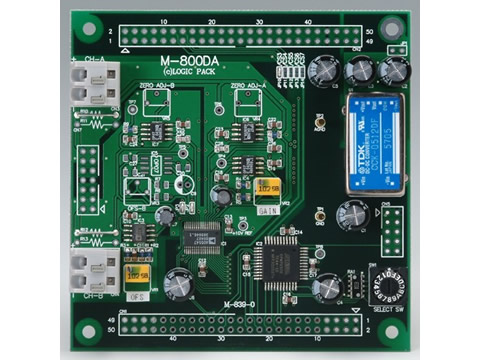

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・D/A変換ICはANALOG DEVICES社製 AD5547(16bit 2ch)を採用
・±10VDC出力
・2チャンネル出力 単体での出力、双方での出力更新設定可能
・出力電圧範囲変更用分圧抵抗実装可能(10mmピッチ)
・M-800DAを複数毎同時使用が可能
・寸法90mm×90mm

一般仕様

DA IC AD5547(ANALOG DEVICES社製)
分解能 16bit
出力精度 ±1LSB(T = 25℃、Vin = 5.0V)
レンジ ±10V
変換速度 150usec(MAX)
入力電圧 DC5V±0.5V
消費電流 MAX280mA
コネクタ ML-1400-S2-2 × 2
(DA出力 チャンネルA、チャンネルB)
寸法 90W × 90D × 20H

類似製品

USBコントローラボード → M-802
H8/3664互換ボード → M-811

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
回路図
回路図  ※ダウンロードには、製品付属のパスワードが必要です。
サンプルソースコード
サンプルソース
サンプルソースコード
サンプルコード
M800Loader
M-801、M-802へのプログラムRAM転送、Flash書き込みツールです。詳細はアイコンをクリック
