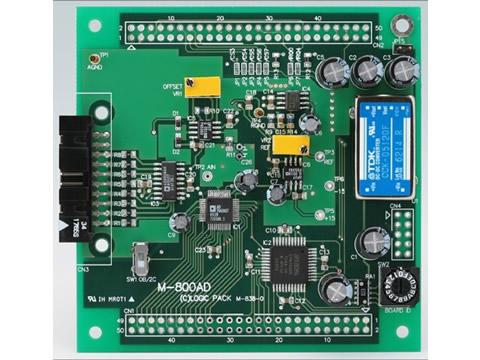

M-800AD 16bit 8ch ±10V A/Dボード

製品詳細
型番 M-800AD
商品名 16bit 8ch ±10V A/Dボード
品目 16bit 8ch ±10V アナログデジタル変換ボード
付属品

●梱包内容
 M-800AD本体 1枚
 CN1、CN2用コネクタ OMRON社製 XG4C-5034 2個
●付属内容(ダウンロード
 取扱説明書
 回路図
 サンプルソース

価格 31,429円(税別)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
・A/D変換ICはANALOG DEVICES社製 AD7663(16bit)を採用
・DC±10Vレンジ測定
・マルチプレクサADG508A(ANALOG DEVICES社製)で8チャンネルまで入力可能
・ストレートバイナリ/2の補数バイナリの出力切り替えが可能
・M-800ADを複数毎同時使用が可能
・寸法90mm×90mm

一般仕様

AD IC AD7663(ANALOG DEVICES社製)
分解能 16bit
出力精度 ±3LSB(T = 25℃、Vin = 5.0V)
レンジ ±10V
変換速度 25usec/ch(MAX)
入力電圧 DC5V±0.5V
消費電流 MAX280mA
コネクタ XG4C-2034(OMROM社製)
寸法 90W × 90D × 20H
