LGT-106-RF ロジツール 4ch差動検出電流計 無線通信  量産中

製品詳細
型番 LGT-106-RF
商品名 ロジツール 4ch差動検出電流計 無線通信
品目 USB接続型無線式4ch差動検出電流測定器
付属品

●梱包内容
 LGT-106-RF本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 無線通信ユニット(USB)(LGT-801-USB) 1台
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 96,580円(税込)

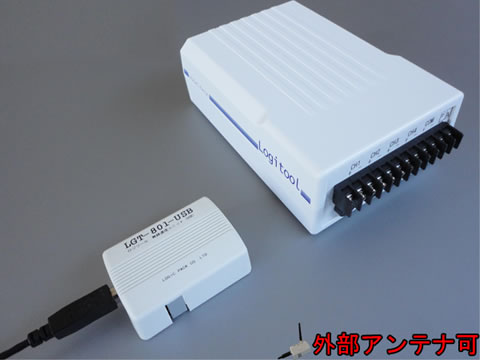

画像をクリックすると拡大表示します。

製品概要

<ロジツール無線通信シリーズ特長>

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



<用途>

・FAライン機器・建設機械
・車両・無人搬送車
・産業用ロボット・プレス機械

<製品特長>
本製品は、直流電流入力±1000mAに対応した4ch直流電流測定器です。
最大4桁の測定値を取得することが可能です。
また、差動入力対応で最大入力電圧範囲内であれば、4ch個別に違うCOMの電流を測定可能です。

測定仕様

測定範囲 DC±1000mA
最小分解能 1mA
入力抵抗 0.2Ω以下
測定精度 ±(0.5%rdg+3dgt) Ta=25℃
インターバル MAX100回/秒 ※ 1
最大表示桁数 4桁
測定チャンネル 4ch
最大入力電圧範囲 「COM-」端子+24.0V

※ 1 複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。

一般仕様

入力端子 ネジ式端子台 7.62mmピッチ M3ネジ
電源電圧 電源(ACアダプター)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 350g(ACアダプター、バッテリー含まず)
絶縁耐圧 AC1000Vrms/1分間(入力端子-AC電源間)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0~50℃(結露なきこと)
外形寸法 74W × 51D × 26H(突起部を除く)
重量 約 90g
通信コネクタ USB-2.0準拠 タイプBコネクタ
(仮想USB-COMポート RS-232C準拠)



無線部 仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 50m(直線距離、遮蔽物なし)
アンテナ 内臓チップアンテナ



外部アンテナ仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 300m(直線距離、遮蔽物なし)
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

類似製品

有線通信 → LGT-106
10A電流測定 → LGT-102-RF

オプションとアクセサリ


LGT-106-RFEXT ロジツール 4ch差動検出電流計 無線通信(外部アンテナ)
型番 LGT-106-RFEXT
商品名 ロジツール 4ch差動検出電流計 無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 108,680円(税込)
購入 この仕様で購入
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
ロジツール無線通信 (外部アンテナ)取扱説明書
外部アンテナ仕様ユーザーマニュアル
