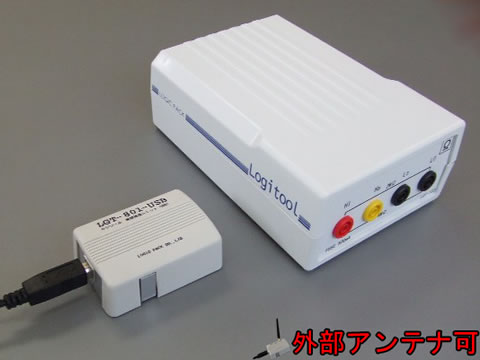

LGT-103-RF ロジツール 抵抗計 無線通信

製品詳細
型番 LGT-103-RF
商品名 ロジツール 抵抗計 無線通信
品目 USB接続型無線式抵抗測定器
付属品

●梱包内容
 LGT-103-RF本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 2線式測定用プローブ (赤、黒 各1本) 1組
 4線式測定用プローブ (ケルピンクリップ) 1組
 無線通信ユニット(USB)(LGT-801-USB) 1台
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows8 32ビット Windows10 32ビット

※1 Windows2000以前のソフトウェアも提供可能です。
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 79,800円(税別)

画像をクリックすると拡大表示します。

製品概要

<ロジツール無線通信シリーズ特長>

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



<用途>

・FAライン機器・建設機械
・車両・無人搬送車
・産業用ロボット・プレス機械

<製品特長>
・最大10MΩまでオートレンジで測定可能。
・測定電流はレンジ毎に100nA~10mA。
・最小レンジの分解能は10mΩで高精度測定が可能。

測定仕様

測定範囲 0Ω ~ 10MΩ
最小分解能 10mΩ
測定電流 100nA~10mA
測定精度 ±1digits(TA=25℃)
インターバル MAX 10回/秒
最大表示桁数 5桁
測定チャンネル 1CH
測定レンジ 4CH(AUTOレンジ)

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 550g(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0~50℃(結露なきこと)
外形寸法 74W × 51D × 26H(突起部を除く)
重量 約 90g
通信コネクタ USB-2.0準拠 タイプBコネクタ
(仮想USB-COMポート RS-232C準拠)



無線部 仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 50m(直線距離、遮蔽物なし)
アンテナ 内臓チップアンテナ



外部アンテナ仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 300m(直線距離、遮蔽物なし)
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

レンジ仕様

レンジ ±100Ω ±1kΩ ±100kΩ ±10MΩ
レンジ番号 1 2 3 4
測定範囲 0Ω ~ ±100Ω ±100Ω ~ ±1kΩ ±1kΩ ~ ±100kΩ ±100kΩ ~ ±10MΩ
測定電流 10mA 1mA 10uA 100nA
最大表示桁数 5桁 5桁 5桁 5桁
最大表示 ±100.00Ω ±1000.0Ω ±100.00kΩ ±10.000MΩ
最小分解能 10mΩ 100mΩ 10Ω 1kΩ
UPレベル 100Ω 1kΩ 100kΩ (10.5MΩ)
DOWNレベル ----- 90Ω 900Ω 90kΩ

オプションとアクセサリ

LGT-103-RFEXT ロジツール 抵抗計 無線通信(外部アンテナ)   【新製品】
型番 LGT-103-RFEXT
商品名 ロジツール 抵抗計 無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 89,800円 (税別)
購入 この仕様で購入

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
ロジツール無線通信 (外部アンテナ)取扱説明書
外部アンテナ仕様ユーザーマニュアル
