LGT-102 ロジツール 直流電流計

製品詳細
型番 LGT-102
商品名 ロジツール 直流電流計
品目 USB接続型直流電流測定器
付属品

●梱包内容
 LGT-102本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 測定用プローブ (赤、黒 各1本) 1組
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows8 32ビット Windows10 32ビット

※1 Windows2000以前のソフトウェアも提供可能です。
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 49,800円(税別)

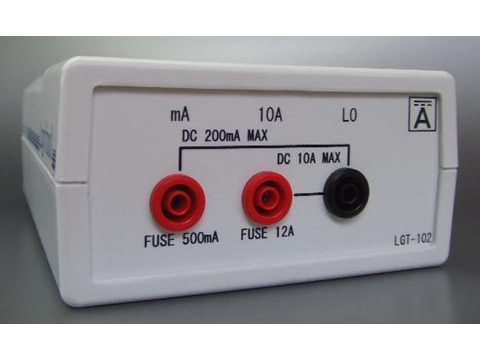

画像をクリックすると拡大表示します。

製品概要

<ロジツール特長>
・PC接続して使用するので、測定データを簡単に取得、表示、保存する事ができます。
・コンパクトな設計なので場所をとらず、PCの近くで手軽に使用できます。

<製品特徴>
・最大DC±10Aまで測定可能(DC±200mAレンジ用端子あり)
・検出抵抗はレンジ毎に100Ω~2.5mΩ以下。
・最小レンジの分解能は0.1uAで高精度測定が可能。

測定仕様

測定範囲 DC±200mA/DC±10A
最小分解能 0.1uA/1mA
入力抵抗 100Ω以下~2.5mΩ以下
測定精度 ±1digits(TA=25℃)
インターバル MAX 10回/秒
最大表示桁数 5桁
測定チャンネル 1CH
測定レンジ 4CH(1~3CH:mA:AUTOレンジ、4CH:10A:固定レンジ)

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 350g(ACアダプター、バッテリー含まず)

レンジ仕様

レンジ ±1mA ±10mA ±200mA ±10A
レンジ番号 1 2 3 4
測定範囲 0mA ~ ±1mA ±1mA ~ ±10mA ±10mA ~ ±200mA ±0A ~ ±10A
入力抵抗 100Ω 10Ω 200mΩ 2.5mΩ
最大表示桁数 5桁 5桁 5桁 5桁
最大表示 ±1.0000mA ±10.000mA ±200.00mA ±10.000A
最小分解能 0.1uV 1uV 10uV 1mA
UPレベル ±1mA ±10mA (±201mA) (±10.1A)
DOWNレベル ----- ±0.9mA ±9mA -----

類似製品

無線通信 → LGT-102-RF

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
