LGT-101-RF ロジツール 直流電圧計 無線通信

製品詳細
型番 LGT-101-RF
商品名 ロジツール 直流電圧計 無線通信
品目 USB接続型無線式直流電圧測定器
付属品

●梱包内容
 LGT-101-RF本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 測定用プローブ (赤、黒 各1本) 1組
 無線通信ユニット(USB)(LGT-801-USB) 1台
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット

■コントロールソフト使用の場合

※1 Windows2000以前のソフトウェアも提供可能です。

技術サポートまで問い合わせください。

※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 79,800円(税別)

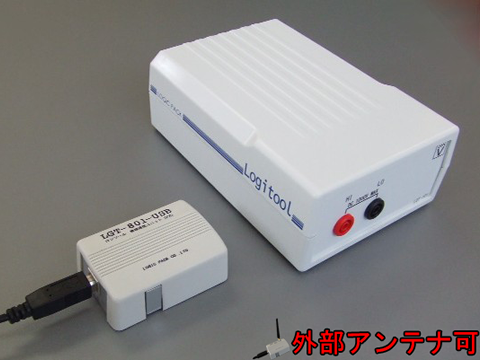

画像をクリックすると拡大表示します。

製品概要

<ロジツール無線通信シリーズ特長>

・無線通信にて離れた場所の測定データを簡単に取得、表示、保存が可能
・測定データを保存しパソコンで簡単にデータ編集が可能
・有線通信と同じ測定、機能で使用可能



<用途>

・FAライン機器・建設機械
・車両・無人搬送車
・産業用ロボット・プレス機械

<製品特徴>
・DC±1000Vまでオートレンジで測定可能。
・入力インピーダンスは30MΩ以上。
・最小レンジの分解能は0.1mVで高精度測定が可能。

測定仕様

測定範囲 DC±1000V(オートレンジ)
最小分解能 0.1mV
入力インピーダンス 30MΩ以上
測定精度 ±1digits(TA=25℃)
インターバル MAX 10回/秒
最大表示桁数 5桁
測定チャンネル 1CH
測定レンジ 4CH(AUTOレンジ)

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 550g(ACアダプター、バッテリー含まず)

通信仕様

無線通信ユニット(USB)仕様
電源 USBバスパワー
使用温度範囲 0~50℃(結露なきこと)
外形寸法 74W × 51D × 26H(突起部を除く)
重量 約 90g
通信コネクタ USB-2.0準拠 タイプBコネクタ
(仮想USB-COMポート RS-232C準拠)


無線部仕様
無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 50m(直線距離、遮蔽物なし)
アンテナ 内臓チップアンテナ

レンジ仕様

レンジ ±1V ±10V ±100V ±1000V
レンジ番号 1 2 3 4
測定範囲 0V ~ ±1V ±1V ~ ±10V ±10V ~ ±100V ±100V ~ ±1000V
入力インピーダンス 30M + 10MΩ 30M + 2MΩ 30M + 510kΩ 30M + 82kΩ
最大表示桁数 5桁 5桁 5桁 5桁
最大表示 ±1.0000V ±10.000V ±100.00V ±1000.0V
最小分解能 0.1mV 1mV 10mV 100mV
UPレベル ±1V ±10V ±100V (±1100V)
DOWNレベル ----- ±0.9V ±9V ±90V

外部アンテナ仕様

無線機器 2.4GHz帯 1mW出力 無線モジュール
ARIB STD T-66、RCR STD-33適合
技術基準適合証明取得済
周波数 2401MHz~2482MHz/計82ch
2485MHz~2496MHz
通信距離 300m(直線距離、遮蔽物なし)
アンテナ 1/2λポイップ
アンテナ利得 2.14dBi
アンテナVSWR 1.7以下
アンテナコネクタ SMA-P
アンテナ寸法 89mm×φ11mm

オプションとアクセサリ

LGT-101-RFEXT ロジツール 直流電圧計 無線通信(外部アンテナ)【新製品】
型番 LGT-101-RFEXT
商品名 ロジツール 直流電圧計 無線通信(外部アンテナ)
品目 外部アンテナ仕様
※参考写真はLGT-113-RFEXTです。
価格 89,800円 (税別)
購入 この仕様で購入


ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
通信仕様説明書
ロジツールシリーズの通信コマンドの解説書です。弊社サポートまでお問い合わせください。
LGT Control
ロジツールシリーズの総合コントロールソフトです。詳細はアイコンをクリック
USB ドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
ロジツール無線通信 (外部アンテナ)取扱説明書
外部アンテナ仕様ユーザーマニュアル
