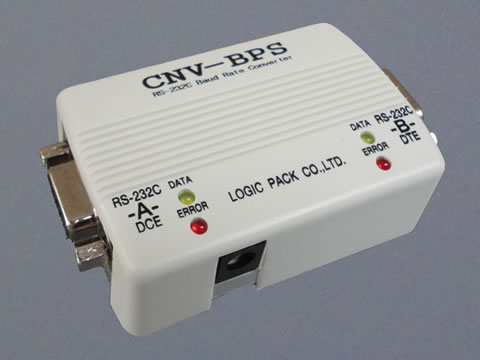

CNV-BPS RS232Cボーレートコンバーター

製品詳細
型番 CNV-BPS
商品名 RS232Cボーレートコンバーター
品目 RS-232C通信仕様変換器(ボーレート変換、フォーマット変換)
対応OS WindowsXP 32ビット WindowsXP 64ビット WindowsVista 32ビット WindowsVista 64ビット Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット

※1 Windows2000以前のソフトウェアも提供可能です。
技術サポートまで問い合わせください。

価格 25,000円(税別)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
 RS-232C通信にて通信仕様が異なった2つの機器間に接続することにより、通信させることが可能です。
 多種のボーレートをサポートしており、設定はA側、B側個別にパソコンと接続し専用の設定ユーティリティにて簡単に行えます。
 また、通信のデータのフォーマット変換にも特注で対応可能です。その際は、弊社までお問い合わせください。

一般仕様

使用温度範囲 0~50℃(但し、結露なきこと)
使用湿度範囲 20~80%(但し、結露なきこと)
保存温度範囲 -10~60℃
電源 電源(ACアダプター)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
最大消費電力 1.4VA
待機時消費電力 0.7VA
絶縁耐圧 AC1000Vrms/1分間(通信ライン-AC電源間)
外形寸法(mm) 74(W)×51(D)×26(H) (突起部を除く)
重量 約150g(ACアダプター)
背面スイッチ機能 設定スイッチ

通信仕様

A側通信コネクタ D-sub9ピンメスコネクタ(#4-40 UNCネジ)
B側通信コネクタ D-sub9ピンオスコネクタ(#4-40 UNCネジ)
最大通信距離 15m
通信データバッファ A側:MAX4kbyte、B側:MAX4kbyte  ※1
使用信号ライン TxD、RxD、RTS、CTS、DTR、DSR、DCD、RI ※「取扱説明書」参照
ボーレート(bps) 110/134.5/150/300/600/1,200/1,800/2,000/2,400/3,600/4,000/4,800/7,200/9,600/14,400/16,000/19,200/28,800/31,250/38,400/51,200/56,000/57,600/64,000/76,800/115,200
データ長 7/8bit
パリティ odd(奇数) /non(なし)/even(偶数)
ストップビット 1/2bit
フロー制御 なし、RTS/CTS、XON/XOFF
フォーマット変換 0:変換なし ※ 0以外の仕様については弊社までお問い合わせください。
特注対応にて、お客様の機器に合わせた指定フォーマット変換機能を追加することが可能です。
受注製品お問い合わせフォームより弊社までお問い合わせください。

※1 通信データバッファがオーバーフローした場合、動作が保証されません。エラーランプにて表示します。

   特に通信速度が速い機器から遅い機器へ接続の場合は十分に注意してください。

   必要は場合はフロー制御を使用してください。

オプションとアクセサリ

LPK-PAT-BPSBRK1 CNV-BPS用DINレール取付金具   【新製品】
型番 LPK-PAT-BPSBRK1
商品名 CNV-BPS用DINレール取付金具
品目 CNV-BPSに装着することで、DINレール取付が可能になるアクセサリーです。(別売)
詳細は、取扱説明書又は、技術サポートまで問い合わせください。
価格 3,000円 (税別)
購入 製品とセットで購入
単品購入


LPK-PAT-BPSBRK2 CNV-BPS用取付金具   【新製品】
型番 LPK-PAT-BPSBRK2
商品名 CNV-BPS用取付金具
品目 CNV-BPSに装着することで、制御盤等に直接固定が可能になるアクセサリーです。(別売)
詳細は、取扱説明書又は、技術サポートまで問い合わせください。
価格 3,000円 (税別)
購入 製品とセットで購入
単品購入

ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
設定ユーティリティ
Windows設定ユーティリティプログラム。詳細はアイコンをクリック
