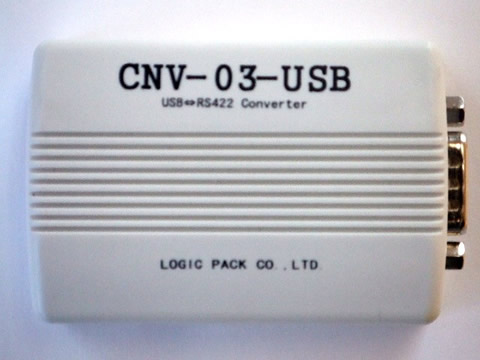

CNV-03-USB USB-RS422/485 変換器  量産中

製品詳細
型番 CNV-03-USB
商品名 USB-RS422/485 変換器
品目 USB1.1⇔RS-422/RS-485 通信コンバータ
付属品

●梱包内容
 CNV-03-USB本体 1台
 USBケーブル(A-B) 1本
●付属内容(ダウンロード
 取扱説明書
 USBドライバ

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 29,040円(税込)

画像をクリックすると拡大表示します。

製品概要

<製品特長>
CNV-03のRS-232C通信部がUSB通信に変更された、USB⇔RS-422/485変換をするユニットです。
装置内部で一度USB⇔RS-232C変換を行っているため、
ポートがUSBになっても、これまでのCNV-03と同等の仕様で利用する事ができます。
また電源はUSB電源を直接利用するので、ACアダプタの配線がいりません。

一般仕様

最大通信ボーレート 115.2kbps
ESD保護 ±15kV
終端抵抗 RxD、CTSラインに100Ω。TXDラインに後付け可能。
スイッチで切り替え可能
伝送可能信号ライン TxD、RxD、RTS、CTS
RS-485通信 DTR信号でTxDラインの制御が可能。
バス上に最大32台まで接続可能。
RS-485インターフェース D-Sub9ピンオス
RS-232Cインターフェース D-Sub9ピンオス (DCE 全二重)
電源電圧 DC5V(USB供給電源)
(電源を別供給する端子はありません。
パソコンから通常供給されているUSB電源(DC5V 100mA)が使用できる環境が必要です。)
外形寸法(mm) 74(W)×51(D)×26(H) (突起部を除く)
ダウンロード(アイコンをクリック)
取扱説明書
ユーザーマニュアル
USBドライバ
ロジパック製品用の専用USBドライバです。詳細はアイコンをクリック
