事例 汎用PLCユニット
汎用PLCユニット

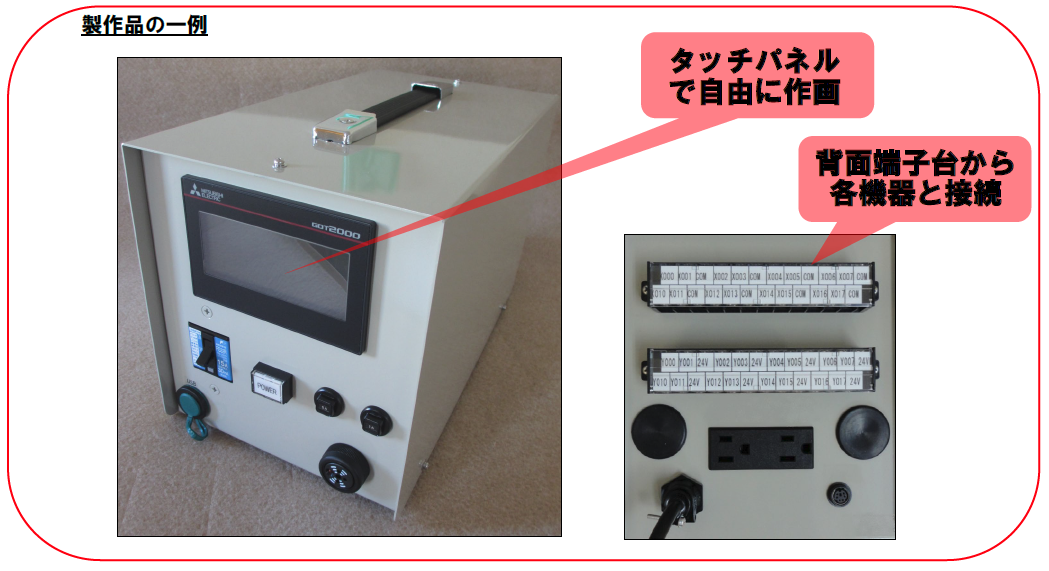

製作品の一例

このようなPLCを搭載した安価な汎用ユニットはいかがでしょうか?

通常、専用の制御盤はコストも手間も掛かりますが、弊社では汎用ユニットを安価で製作しています。

また、お客様の要望に合わせてカスタマイズすることも容易です。

よってお客様の必要とする機能が、低コストで実現可能です。



カスタム対応
お客様の要求に合せて製作
 ・他社メーカーのPLC、タッチパネル付表示器を使用
 ・筐体サイズや色を変更
 ・スイッチ、ランプ追加
 ・入出力点数追加、その他増設ユニット追加
 ・ラダー製作、タッチパネル画面の製作

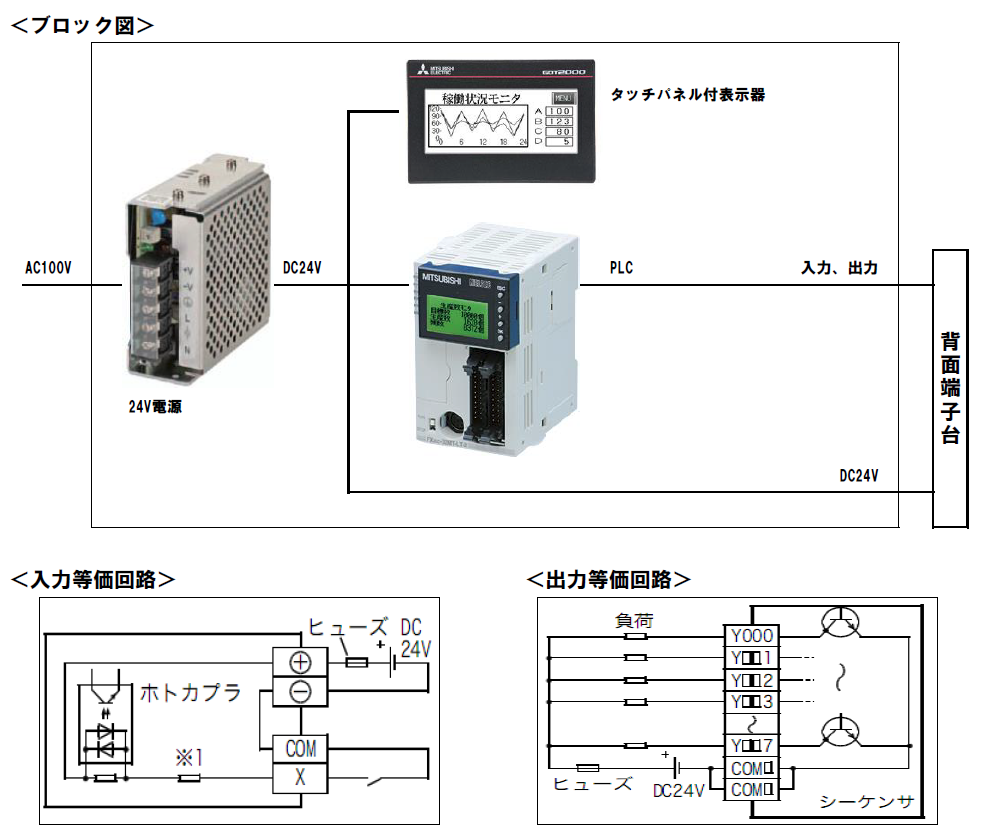

ブロック図
仕様
PLC FXシリーズ FX3UC-32MT-LT(三菱電機社製)
タッチパネル表示器 3.8型 TFTモノクロ GT2103-PMBDS(三菱電機社製)
サービス電源 DC24V MAX1.5A
電源 AC100V 50/60Hz 1φ MAX15A
入力点数 16点(無電圧接点、NPNトランジスタ)
出力点数 16点(NPNトランジスタ)
外形寸法 W180×D330×H200mm(突起部を除く)
重量 5.0kg
価格 ¥130,000~(別途相談)

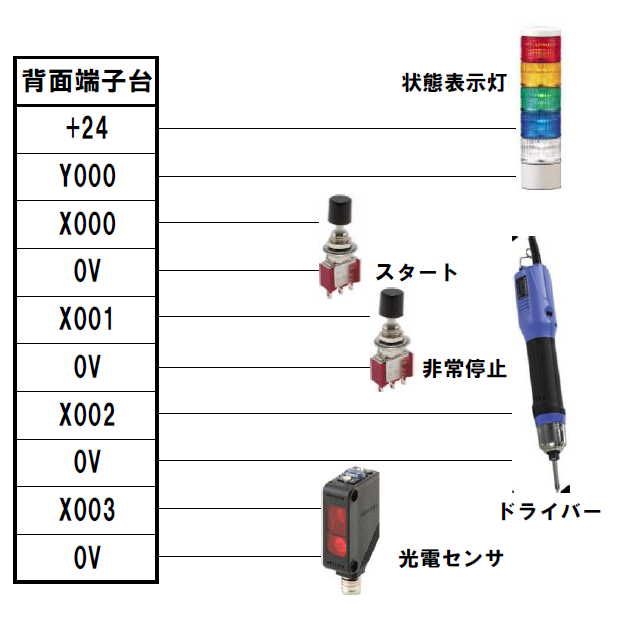

アプリケーション例

本体背面の端子台にドライバーを接続し、締付完了信号を入力し、正常なカウントがされたら状態表示灯やブザーでお知らせします。
ネジの締め忘れの防止装置になります。

アプリケーション例
